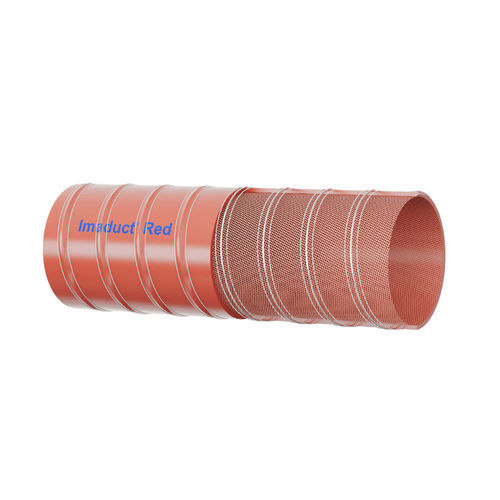

Duto de ventilação flexível ImaDuct™

espiralredondocircular

Descrição do produto
Mangueira para duto flexível fabricada em tecido de fibra de vidro de alta qualidade, revestida em ambos os lados com borracha de silicone. Um arame helicoidal em aço inoxidável está incorporado no interior da mangueira para reforço estrutural. A superfície externa é finalizada com revestimento de silicone e envoltório adicional de fibra de vidro para proteção térmica e contra abrasão.

Aplicações

• Extração de ar quente de fornos cerâmicos e fornos industriais.
• Sistemas de ventilação e climatização em cabines de aeronaves, helicópteros e diversos veículos.
• Exaustão de fornos de ar quente e extração de fumos em aplicações de alta temperatura.

Certificações

• Em conformidade com USFDA 21 CFR 177.2600
• Conforme à Diretiva da UE 2015/863

Principais características

• Adequado para vários gases, incluindo ar quente e fumos.
• Faixa de temperatura de serviço: +70°C a +300°C.
• Tecido de fibra de vidro com revestimento de silicone em ambos os lados para estabilidade térmica e proteção da superfície.
• Reforço interno com arame helicoidal em aço inoxidável para retenção de forma e suporte.
• Projeto em espiral de passo estreito para alta flexibilidade e ventilação eficiente.
• Pequeno raio de curvatura; resistente a dobras; pode ser curvado até 360°.
• Resistente a óleos, solventes, ozônio, água e fungos.

Cores

• Vermelho
• Branco
• Transparente

Tamanhos padrão disponíveis

• 1 | 32 2.5DT | 32 x 2.5 mm (ID x OD) | 1.25 in (ID) | Pressão máxima de trabalho: 2.6 bar @27°C | Pressão mínima de ruptura: 400 bar @27°C | Raio mínimo de curvatura: 64 mm | Vácuo Hg @70°F/27°C: 10 mm
• 2 | 38 2.5DT | 38 x 2.5 mm | 1.5 in (ID) | Pressão máxima de trabalho: 2.6 bar @27°C | Pressão mínima de ruptura: 400 bar @27°C | Raio mínimo: 64 mm | Vácuo: 10 mm
• 3 | 51 2.5DT | 51 x 2.5 mm | 2 in (ID) | Pressão máxima de trabalho: 2.5 bar @27°C | Pressão mínima de ruptura: 350 bar @27°C | Raio mínimo: 84 mm | Vácuo: 10 mm
• 4 | 63 2.5DT | 63 x 2.5 mm | 2.5 in (ID) | Pressão máxima de trabalho: 2.3 bar @27°C | Pressão mínima de ruptura: 300 bar @27°C | Raio mínimo: 102 mm | Vácuo: 10 mm
• 5 | 75 2.5DT | 75 x 2.5 mm | 3 in (ID) | Pressão máxima de trabalho: 2.1 bar @27°C | Pressão mínima de ruptura: 270 bar @27°C | Raio mínimo: 121 mm | Vácuo: 10 mm
• 6 | 89 2.5DT | 89 x 2.5 mm | 3.5 in (ID) | Pressão máxima de trabalho: 2.0 bar @27°C | Pressão mínima de ruptura: 250 bar @27°C | Raio mínimo: 141 mm | Vácuo: 5 mm
• 7 | 100 2.5DT | 100 x 2.5 mm | 4 in (ID) | Pressão máxima de trabalho: 1.9 bar @27°C | Pressão mínima de ruptura: 250 bar @27°C | Raio mínimo: 160 mm | Vácuo: 5 mm
• 8 | 127 3DT | 127 x 3 mm | 5 in (ID) | Pressão máxima de trabalho: 1.5 bar @27°C | Pressão mínima de ruptura: 170 bar @27°C | Raio mínimo: 199 mm | Vácuo: 5 mm
• 9 | 150 3DT | 150 x 3 mm | 6 in (ID) | Pressão máxima de trabalho: 1.3 bar @27°C | Pressão mínima de ruptura: 125 bar @27°C | Raio mínimo: 237 mm | Vácuo: 5 mm

Especificações técnicas

• Material: Tecido de fibra de vidro com revestimento de borracha de silicone em ambos os lados.
• Reforço: Arame helicoidal (espiral) em aço inoxidável no interior da mangueira.
• Faixa de temperatura de serviço: +70°C a +300°C.
• Meios adequados: Vários gases, incluindo ar quente e fumos.
• Mecânica: Espiral de passo estreito para ventilação flexível, pequeno raio de curvatura, resistente a dobras; pode ser curvado até 360°.
• Resistência química/ambiental: Resistente a óleos, solventes, ozônio, água e fungos.
• Cores disponíveis: Vermelho, Branco, Transparente.
• Tamanhos padrão e correspondentes pressões de trabalho/ruptura e raios de curvatura listados acima.
