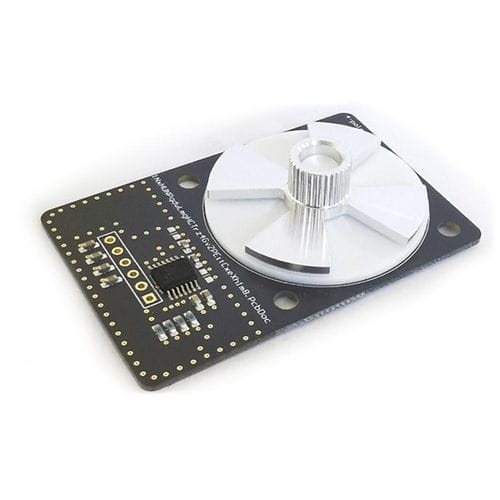

Sensor de posição angular AS5715R series

indutivoanalógicopara metais

Sensor de posição indutivo fora do eixo de elevado desempenho com saída analógica diferencial SIN/COS Características Pode ser utilizado em ambientes onde o espaço lateral é escasso Pode detetar motores com contagens baixas e altas de pares de pólos sem perder resolução Reduz a ondulação do binário e aumenta a eficiência do controlo do motor Funciona com motores até 480 000 rpm Substituição fácil dos sensores AMR/GMR existentes Facilitador para aplicações críticas de segurança Adequado para aplicações automóveis Vantagens Possibilidade de concepção flexível da placa de circuito impresso - Aplicações de veio oco e de veio lateral Disposição adaptável da bobina e do sensor Elevada precisão angular (inferior a 1,0°) Baixo atraso de propagação Saída Sin/Cos Segurança funcional, diagnóstico Qualificação AEC-Q100 Grau 0 Parâmetros do produto Resolução: 0.3° INL eléctrico Interfaces: I2C Saída: Analógica diferencial SIN/COS Velocidade máx. Velocidade [rpm]: 100000 (para par de 4 pólos) Protecção contra sobretensão: Sim Redundante: Não Encapsulamento: TSSOP-14 Qualificado para uso automotivo: Sim Descrição geral O sensor indutivo de controlo da posição do motor detecta a posição eléctrica dentro de um par de pólos de um eixo rotativo e pode ser utilizado para a comutação de um motor DC sem escovas (BLDC). Com base na tecnologia de sensores indutivos, esta família mede o acoplamento entre uma bobina de excitação (TX) e duas bobinas receptoras (RX) através de um alvo rotativo. As bobinas são executadas como bobinas de circuito impresso e o alvo rotativo é uma simples peça metálica perfurada.
