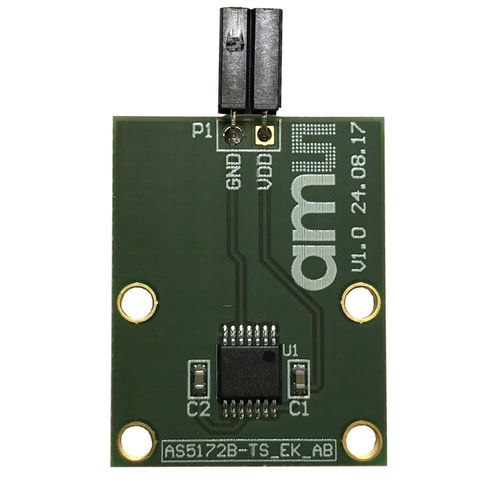

Sensor de posição angular AS5172 series

sem contato mecânicomagnéticoanalógico

Sensor magnético de posição angular no eixo de alta resolução com saída PSI5 Características resolução de 12 bits @90° de arco mínimo Baixo ruído de saída, baixo INL inerente Imunidade a campos magnéticos dispersos Segurança funcional, diagnóstico Qualificado para AEC-Q100 Grau 0 (AS5172B) Qualificado para AEC-Q100 Grau 1 (AS5172A) Redução do custo do sistema - não são necessários PCB e componentes adicionais Vantagens Resolve pequenas excursões angulares com elevada precisão Medição exacta do ângulo Maior durabilidade e custos de sistema mais baixos (não é necessária protecção) Facilitador para aplicações críticas de segurança Adequado para aplicações automóveis Pacote SIP (System-in-Package) Parâmetros do produto Resolução [bit]: 14 ou 12 Interfaces: PSI5 Saída: UART-sobre-PSI5 Velocidade máx. Velocidade [rpm] Protecção contra sobretensão: Sim Redundante Tensão de alimentação [V]: 4.0 a 12,0 Faixa de temperatura [°C]AS5172A: -40 a +125 / AS5172B: -40 a +150 Pacote: AS5172A: SiP (sistema em pacote) / AS5172B: TSSOP Qualificado para uso automotivo: Sim Descrição geral O AS5172 é um sensor de posição magnética com uma saída PSI5 de 12 bits de alta resolução, de acordo com a especificação PSI5 Versão 1.3 e 2.1. Baseado numa tecnologia de sensor Hall, este dispositivo mede o componente ortogonal da densidade de fluxo (Bz) ao longo de uma rotação completa e compensa os campos magnéticos externos com uma arquitectura robusta baseada num conjunto de sensores de 14 bits e num front-end analógico (AFE). Pode ser programada uma sub-gama para obter a melhor resolução para a aplicação. Para medir o ângulo, apenas é necessário um simples íman de dois pólos a rodar sobre o centro do pacote. O íman pode ser colocado por cima ou por baixo do dispositivo.
