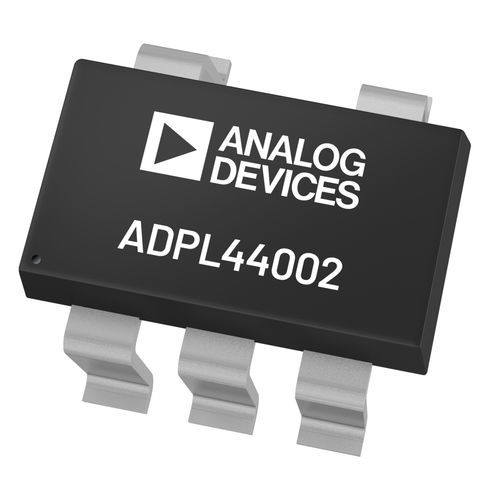

Chip de sinal misto ADPL44002

analógico

O ADPL44002 é um regulador linear CMOS de baixa desistência (LDO) que funciona de 2,7V a 40V e fornece até 200mA de corrente de saída. Este LDO de alta tensão de entrada é ideal para a regulação de circuitos analógicos e de sinal misto de elevado desempenho que funcionam a partir de carris de 39V até 1,2V. Utilizando uma arquitetura proprietária avançada, o dispositivo proporciona uma elevada rejeição da fonte de alimentação, baixo ruído e obtém uma excelente resposta transitória de linha e carga com um pequeno condensador de saída cerâmico de 2,2 μF. O ruído de saída do regulador ADPL44002 é de 20μVRMS independente da tensão de saída para as opções fixas de 5V ou menos. O ADPL44002 está disponível em quatro opções de tensão de saída fixa. As seguintes tensões estão disponíveis em stock: 1,2V (ajustável), 1,8V, 2,5V, 3,3V e 5,0V. Cada tensão de saída fixa pode ser ajustada acima do ponto de ajuste inicial com um divisor de feedback externo. Isto permite que o ADPL44002 forneça uma tensão de saída de 1,2V a VIN - VDO com PSRR elevado e baixo ruído. O arranque suave programável pelo utilizador com um condensador externo está disponível no pacote LFCSP. O ADPL44002 está disponível em um LFCSP de 6 vias, 2mm × 2mm, o que o torna não apenas uma solução muito compacta, mas também oferece excelente desempenho térmico para aplicações que exigem até 200mA de corrente de saída em um espaço pequeno e de baixo perfil. O ADPL44002 também está disponível num TSOT de 5 fios. APLICAÇÕES Regulação para aplicações sensíveis ao ruído ADC, circuitos DAC, amplificadores de precisão, potência para controlo VCO VTUNE Comunicações e infra-estruturas Medicina e cuidados de saúde Industrial e Instrumentação Caraterísticas Baixo ruído: 20μVRMS independente da tensão de saída fixa PSRR de 78dB a 10 kHz, VOUT ≤ 5V, VIN = 7V
