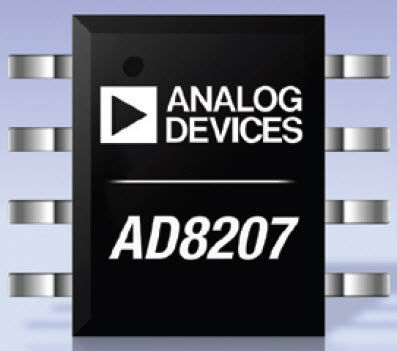

Amplificador diferencial AD8207

de alta tensão

O AD8207 é um amplificador diferencial de alimentação única ideal para amplificar pequenas tensões diferenciais na presença de uma grande tensão de modo comum. A faixa de tensão de modo comum de entrada operacional se estende de -4 V a +65 V com uma alimentação de 5 V. O AD8207 funciona com uma tensão de alimentação única de 3,3 V a 5 V e é ideal para suportar grandes tensões de modo comum PWM de entrada, típicas em aplicações de controlo de solenóides e motores. O AD8207 está disponível num encapsulamento SOIC de 8 vias. O excelente desempenho dc ao longo da temperatura mantém os erros no circuito de medição a um nível mínimo. O desvio de desvio é tipicamente inferior a 500 nV/°C, e o desvio de ganho é tipicamente inferior a 10 ppm/°C. O AD8207 é ideal para aplicações de deteção de corrente bidirecional. Possui dois pinos de referência, VREF1 e VREF2, que permitem ao utilizador compensar facilmente a saída do dispositivo para qualquer tensão dentro da gama de alimentação. Com VREF1 ligado ao pino V+ e VREF2 ligado ao pino GND, a saída é ajustada a meia escala. Ligar ambos os pinos a GND faz com que a saída seja unipolar, começando perto da terra. Ligar ambos os pinos a V+ faz com que a saída seja unipolar, começando perto de V+. Outros desvios de saída são obtidos através da aplicação de uma tensão externa de baixa impedância aos pinos VREF1 e VREF2. Aplicações Deteção de corrente do lado alto em Controlo de motores Controlo de solenóides Controlo de injeção diesel Gestão do motor Controlo da suspensão Controlo dinâmico do veículo Conversores DC-to-dc
