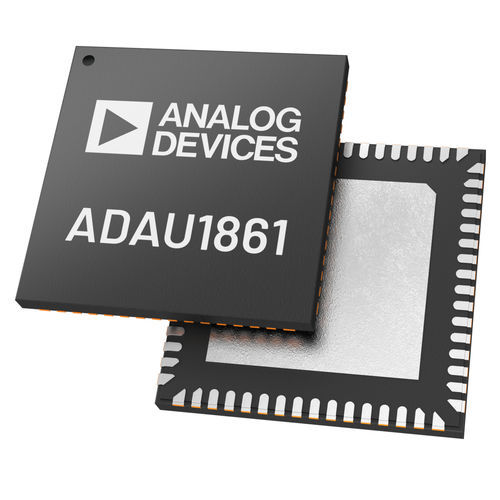

Codec de áudio ADAU1861

O ADAU1861 é um codec com três entradas e uma saída que incorpora dois processadores de sinal digital (DSPs). O caminho da entrada analógica para o núcleo DSP até a saída analógica é otimizado para baixa latência. APLICAÇÕES Sistemas de áudio para automóveis Processadores de efeitos de áudio digital Caraterísticas Motor de processamento de áudio FastDSP programável Taxa de amostragem de até 768 kHz Filtros Biquad, limitadores, controlos de volume, mistura Núcleo DSP Tensilica HiFi 3z Quad MAC por ciclo: multiplicador de 24 × 24 bits e acumulador de 64 bits Modo de funcionamento flexível em termos de potência: 24,576 MHz, 49,152 MHz, 73,728 MHz e 98,304 MHz 336 kB de memória total Depuração e rastreio JTAG Baixa latência, ADCs de 24 bits e DAC 106 dB SNR (sinal através do ADC com filtro ponderado A) 110 dB SNR combinado (sinal através do DAC e auscultadores com filtro ponderado A) Motor MAC de dupla precisão programável para um equalizador máximo de 24 estágios Taxas de amostragem de porta de série de 8 kHz a 768 kHz atraso de grupo de 5 μs (fS = 768 kHz) entrada analógica para saída analógica com bypass FastDSP (instruções zero) 3 entradas analógicas diferenciais ou de terminação única, configuráveis como entradas de microfone ou de linha 8 entradas de microfone digital Saída de áudio diferencial analógica, configurável como saída de linha ou controlador de auscultadores 2 canais de saída PDM PLL compatível com qualquer taxa de relógio de entrada de 30 kHz a 36 MHz conversores de taxa de amostragem assíncronos (ASRCs) de 4 canais 2 portas áudio de série de 16 canais com suporte de I2S, justificado à esquerda, justificado à direita ou até TDM16 (TDM12 em modo turbo) 8 interpoladores e 8 decimadores com encaminhamento flexível Fontes de alimentação AVDD analógico a 1,8 V típico I/O digital IOVDD a 1,1 V a 1,98 V Digital DVDD a 0,85 V a 1,21 V Auscultadores HPVDD_L a 1,2 V para AVDD
