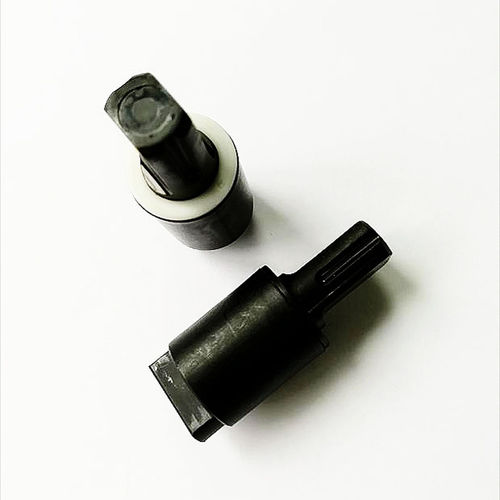

Amortecedor rotativo Q18B Series

de fluidomecânicoindustrial

- Nota: Os dados nominais são medidos quando a velocidade de rotação é de 20 rpm e a temperatura ambiente é 23℃±2℃. * Ângulo máximo 115º * Faixa de temperatura -5~50℃ * Peso: 10,5±1g * Material do corpo: Tereftalato de polibutileno (PBT) * Material do eixo rotativo: PPS ou liga de zinco * Tipo de óleo: Óleo de silicone 1. Como mostra a figura abaixo, quando o flat começa a diminuir de menos de 90º para o nível de 0º, a variação de torque da força do eixo atuado pelo flat. 2. Calcule o torque certo: T=M×L×9,8÷2 Por exemplo, o peso da tampa M=1KG O comprimento da tampa L=0,3m Torque required=T=1×0.3×9.8÷2=1.47N.M De acordo com o cálculo acima, a Parte. Não deve ser escolhida é a Q18B-150G. 3. O espaço entre o eixo rotativo e as peças de montagem deve ser minimizado. A velocidade da rotação será afectada devido à folga. 4. Características de temperatura: O torque de um amortecedor rotativo varia de acordo com a temperatura ambiente. Além disso, como mostrado no gráfico abaixo, o torque diminui conforme a temperatura ambiente aumenta, e o torque aumenta conforme a temperatura ambiente diminui. Isto porque a viscosidade do óleo de silicone no interior do amortecedor varia de acordo com a temperatura. Quando a temperatura voltar ao normal, o torque também voltará ao normal. 5.O ângulo máximo de rotação do amortecedor de palhetas é de 115º. O amortecedor será possivelmente destruído para qualquer ângulo superior a 115º. Portanto, por favor, monte uma rolha para o amortecedor. Consulte a figura abaixo
