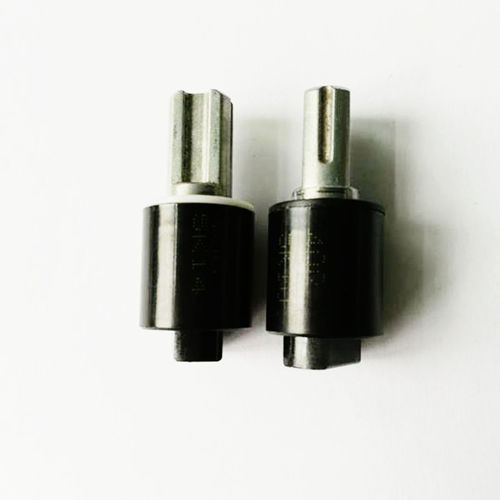

Amortecedor rotativo Q20B series
de fluidomecânicode dobradiças

amortecedor rotativo
amortecedor rotativo
amortecedor rotativo
Guardar nos favoritos
Comparar


Características

Função
rotativo
Tecnologia
de fluido, mecânico
Aplicações
de dobradiças, industrial, de máquina automática, para eixo, para móvel, para aparelho, para automóvel, para a indústria automotiva, de armário, de controle de movimento, de tampas, para eletrônica, para equipamento médico, para cama hospitalar, de controle
Material
em material plástico, de PBT
Outras características
de alta performance, unidirecional
Curso

MÍN: 1 nm

MÁX: 4 nm

Diâmetro

20 mm (0,8 in)

Altura

MÍN: 45 mm (1,8 in)

MÁX: 47 mm (1,9 in)

45 mm (1,8 in)

Descrição

- Nota: Os dados nominais são medidos quando a velocidade de rotação é de 20 rpm e a temperatura ambiente é 23℃±2℃. * Ângulo máximo 115º * Faixa de temperatura -5~50℃ * Peso: 12±1g * Material do corpo: Tereftalato de polibutileno (PBT) * Material do eixo rotativo: Tereftalato de polibutileno (PBT) ou liga de zinco * Tipo de óleo: Óleo de silicone 1. Como mostra a figura abaixo, quando o flat começa a diminuir de menos de 90º para o nível de 0º, a variação de torque da força do eixo atuado pelo flat. 2.Calcule o torque certo: T=M×L×9,8÷2 Por exemplo, o peso da tampa M=1.5KG O comprimento da tampa L=0,4m Torque required=T=1.5×0.4×9.8÷2=2.94N.M De acordo com o cálculo acima, a Parte. Não deve ser escolhida é a Q20B-300G. 3. O espaço entre o eixo rotativo e as peças de montagem deve ser minimizado. A velocidade da rotação será afectada devido à folga. 4. Características de temperatura: O torque de um amortecedor rotativo varia de acordo com a temperatura ambiente. Além disso, como mostrado no gráfico à direita, o torque diminui conforme a temperatura ambiente aumenta, e o torque aumenta conforme a temperatura ambiente diminui. Isto porque a viscosidade do óleo de silicone no interior do amortecedor varia de acordo com a temperatura. Quando a temperatura voltar ao normal, o torque também voltará ao normal. 5.O ângulo máximo de rotação do amortecedor de palhetas é de 115º. O amortecedor será possivelmente destruído para qualquer ângulo superior a 115º. Portanto, por favor, monte uma rolha para o amortecedor. Consulte a figura abaixo

---
