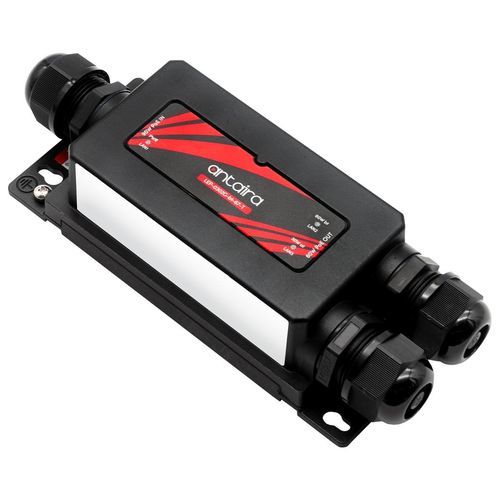

Extensor Ethernet LEP-0302G-bt-67-T

industrialIP67PoE

Introdução
O LEP-0302G-bt-67-T da Antaira Technologies é um extensor Ethernet industrial com classificação IP67, projetado para aplicações versáteis de Power over Ethernet (PoE). Ele possui uma entrada PoE de 90W IEEE 802.3bt de 1 porta. Para saída, pode fornecer uma única porta PSE Gigabit IEEE 802.3bt de 60W ou duas portas IEEE 802.3af/at de 30W. Este extensor PoE é capaz de aumentar a distância total do PoE em 100 metros adicionais, para um alcance total de até 200 metros. Quando encadeado com até quatro outros extensores PoE++ externos, a distância total pode ser estendida até 500 metros com um orçamento de PoE reduzido.

Características

• Alimentado por bt PoE
• Suporta 3*10/100/1000BASE-TX Gigabit RJ45 com 2*PoE Out (2*PoE+ a 30W / 15W ou 1*PoE++ a 60W)
• Compatível com IEEE 802.3af/at/bt PoE++
• Fornece até 30 Watts em 2*Portas PoE+ Out
• Fornece até 60 Watts em 1*Porta PoE++ Out
• Estende a distância PoE++ em 100m para um total de 200m
• Encadeamento de até 4 dispositivos com um orçamento de energia PoE global reduzido com base na distância e no número de dispositivos usados
• Montagem em parede / painel / prateleira
• Gaxetas de cabo resistentes à água
• Recomendado para uso com cabo Ethernet externo resistente a UV e intempéries para melhor desempenho
• Temperatura de operação: -40°C a 75°C
• Garantia de 5 anos

Conteúdo da embalagem

• LEP-0302G-bt-67-T
• Guia de instalação rápida
• LEP-0302G-bt-67-T
• 3 x Gaxetas de cabo
• Kit de montagem em parede
• Chave

Especificações técnicas

• Tecnologia
  Normas IEEE
  • IEEE 802.3 Ethernet 10BASE-T
  • IEEE 802.3u Ethernet rápido 100BASE-T
  • IEEE 802.3ab Ethernet Gigabit 1000BASE-T
  • IEEE 802.3x Controle de fluxo e contrapressão
  • IEEE 802.3af Power over Ethernet
  • IEEE 802.3at Power over Ethernet plus
  • IEEE 802.3bt Power over Ethernet plus plus
  Tipo de processamento: Armazenar e encaminhar
  Protocolo: CSMA/CD
  Controle de fluxo: Controle de fluxo IEEE 802.3x, controle de contrapressão
• Desempenho
  Tamanho da tabela MAC: 2K
  Quadro Jumbo: 9,0 Kbytes
  Buffer de memória: 1 Mbits
  Taxa de transferência:
  • 14.880 pps para porta Ethernet
  • 148.800 pps para porta Fast Ethernet
  • 1.488.000 pps para porta Gigabit Ethernet
  Arquitetura de comutação: Back-Plane (Fábrica de comutação): 6 Gbps
• Interface Ethernet
  Contagem de portas Ethernet: 3 portas
  10/100/1000 BASE-T(X): 3 portas
  Porta PoE: 2 portas (2*PoE+ a 30W / 15W ou 1*PoE++ a 60W)
  Atribuição de pinos PoE:
  • LAN1 : V-, V-, V+, V+, V+, V+, V-, V- para pinos 1, 2, 3, 4, 5, 6, 7, 8
  • LAN2 : V-, V-, V+, V+, V+, V+, V-, V- para pinos 1, 2, 3, 4, 5, 6, 7, 8
  • LAN3 : V-, V-, V+, V+ para 1, 2, 3, 6
• Outra interface
  Indicador LED: PoE In, PoE Out
• Características mecânicas
  Carcaça: Metal, proteção IP67
  Montagem: Parede / Painel / Prateleira
  Dimensões (L × A × P):
  • 166,5 x 73,45 x 44,3 mm
  • 6,55 x 2,89 x 1,74 in
  Peso:
  • Unidade: 0,45 kg / 1,00 lb
  • Envio: 0,50 kg / 1,10 lb
• Requisitos de energia
  Tensão de entrada: (Alimentado por bt PoE, Max 90W )
  Orçamento de energia PoE máx.:
  • PSE total máx.
  • Saída de energia 60W
  Proteção contra sobrecarga de corrente: Presente
• Limites ambientais
  Temperatura de operação: -40° a 75° C (-40° a 167° F)
  Temperatura de armazenamento: -40°C ~ 85°C (-40°F ~ 185°F)
  Umidade relativa ambiente: 5% a 95% sem condensação
• Aprovações regulatórias
  Certificações: FCC, CE
  EMI: CISPR 32, FCC Parte 15B Classe A
  EMS: IEC 61000-4-2,4,5
  Testes de estabilidade:
  • Queda livre: IEC60068-2-32
  • Choque: IEC60068-2-27
  • Vibração: IEC60068-2-6
  Segurança: LVD (EN 62368-1)
  MTBF: 522,126 hrs. a 50°C
  Verde: Compatível com RoHS
  Garantia: 5 anos
  UL 62368-1 LVD (EN 62368-1): ✔
