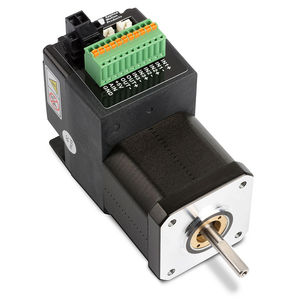

Motor de passo SWM24 series

CCNEMA 24IP65

- Classificação IP65 para ambientes húmidos e poeirentos - Conectores Ethernet M12 de porta dupla - Sofisticado controle de corrente - Anti-ressonância - Alisamento de ondulação de torque - Emulação Microstep - NEMA 23 tamanho da moldura - Modo de controlo de programação Q para operação autónoma - Fast 10/100 Ethernet para programação e comunicações (UDP & TCP) - Rede industrial EtherNet/IP integrada - Codificador incremental embutido O stepper integrado SWM24IP-3DE é uma unidade de accionamento+motor, fundindo um motor de passo NEMA 23 e um sofisticado drive de passo 6,0 A/fase (pico de seno) num único dispositivo com classificação IP65. A alimentação do accionamento, localizado na parte de trás do motor, deve ser fornecida por uma fonte DC externa. Veja abaixo os produtos relacionados e recomendados para fontes de alimentação DC compatíveis de 24 e 48 volts. O stepper integrado SWM24IP-3DE incorpora as comunicações em rede EtherNet/IP, o protocolo industrial amplamente utilizado para aplicações de automação industrial. Com EtherNet/IP, os usuários podem controlar, configurar e consultar o drive usando uma conexão Ethernet industrial aberta, baseada em padrões, com velocidades de até 100 MBits/seg. Todas as unidades SWM24IP operam nos mesmos modos de controle que as unidades SWM24Q, com a adição de que todas as características do acionamento+motor podem ser acessadas através da EtherNet/IP, incluindo mais de 100 comandos e 130 registros para controle de movimento, E/S, configuração, sondagem, matemática, manipulação de registros e programação Q. A configuração e confugração do SWM24IP é feita usando o software ST Configurator™ da Applied Motion, enquanto os programas Q são criados usando o software Q Programmer™.
