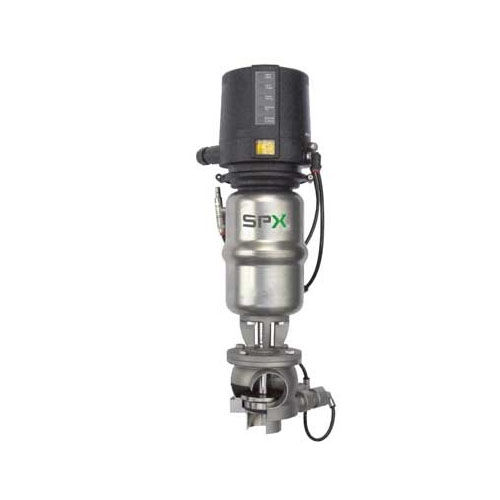

Válvula de pistão SD4 series
com acionamento pneumáticoà prova de misturade bloqueio

válvula de pistão
válvula de pistão
Guardar nos Favoritos
Comparar


Características

Tipo
de pistão
Acionamento
com acionamento pneumático
Função
à prova de mistura, de bloqueio, inversor de débito
Fluido
para produtos químicos, para líquidos alimentares e bebidas
Aplicações
química, higiênica, para bebidas, de fundo de tanque, para a indústria alimentar
Outras características
com flange de soldar
Temperatura do fluido

140 °C (284 °F)

Pressão

6 bar (87 psi)

DN

MÍN: 25 mm (0,984 in)

MÁX: 100 mm (3,937 in)

Descrição

As válvulas DELTA SD4 são válvulas de fluxo seguro (dupla vedação) projetadas para aplicações de separação segura de meios nas indústrias alimentícia, de bebidas, láctea, farmacêutica e química. Está disponível como válvula de fechamento, de troca e de fundo de tanque. Outras configurações estão disponíveis sob consulta. A válvula DELTA SD4 está disponível como uma válvula de fechamento em 4 configurações de carcaça padrão. Outras configurações estão disponíveis sob encomenda. Vantagens -Câmara de fuga disposta entre as vedações da sede; a câmara de fuga sendo fechada à força (válvula aberta) pelas duas válvulas de descarga de fuga (NA) ou aberta para a atmosfera (válvula fechada). -Características higiênicas excelentes, principalmente devido à carcaça em forma de bola, sem depósito ou cúpula. -Vedações da sede de perfil que proporcionam uma vedação sem fendas e a compressão das vedações da sede é controlada por um batente metálico. -Válvulas de descarga de vazamento para drenar a área neutra entre as vedações das sedes. As válvulas de descarga de fuga (activadas em conjunto com o actuador principal) também são utilizadas como descarga - permitindo a limpeza CIP e SIP da área neutra. -Actuator e unidade de controle são peças padrão da linha de produtos SW4. Adicionalmente, um elemento NOT é montado na unidade de controle como padrão, permitindo manter pressões de linha mais altas. ESPECIFICAÇÕES Todas as peças molhadas do produto são feitas de AISI 316L / 1.4404 (DIN EN 100888). Os materiais de vedação do assento são EPDM (padrão), HNBR, VMQ, FPM (opções). Disponível em DN 25 DN 100, 1 4. Variantes da válvula: -Versão de fecho standard: SD4, SDE4 -Versão de corte de curso longo: SD4 -A versão asséptica (com suporte de diafragma PTFE): SDMS4 -Mudança de versão: SDU4 -Versão inferior do tanque: SDT4

---
