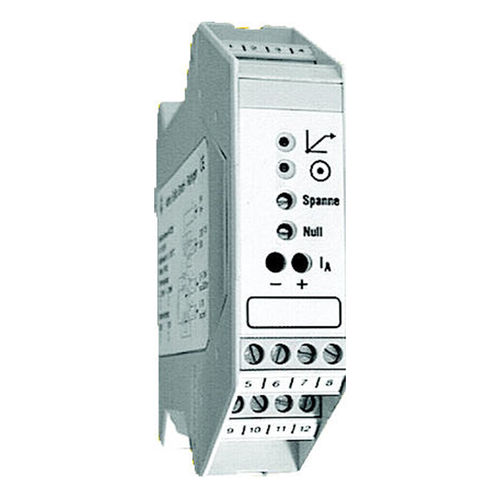

Amplificador de isolamento TR225

de sinalsíncronopara transdutor

- Amplificador de isolamento para implementação em sinais padrão - Isolamento galvânico entre a entrada, a saída e a fonte de alimentação - Cerca de 18 Vdc de tensão de alimentação não regulada, máx. 25 mA - Tensão de alimentação 230 Vac/115 Vac - Caixa de plástico para montagem numa calha DIN de 35 mm de acordo com a norma EN 50022 Serve para isolamento físico e amplificação ou transdução síncrona de sinais eléctricos padrão. Tensão de alimentação incorporada para alimentação de um transmissor de medição de dois fios. Os sinais de saída são tanto uma tensão 0...10 V como um sinal de corrente 0/4...20 mA. Ambos os sinais de saída estão relacionados com o seu pólo negativo comum. ESPECIFICAÇÕES TÉCNICAS: Tensão de alimentação: Aprox. 18 Vdc, não estabilizada, máx. 25 mA Saída de tensão: 0 ... 10 V, à prova de curto-circuito, máx. 5 mA Isolamento elétrico: Entre entrada-saída da rede eléctrica 230 Vac, tensão de ensaio 4 kV, 50 Hz EXACTIDÃO / LIMITE DE ERRO: Tolerância: ± 0,2 % Desvio de temperatura: ± 0,2 % / 10 K Descrição separação galvânica entre entrada/saída/alimentação. Unidade de alimentação para emissor de dois fios. Entrada ajustada a: ? Saída: 0...10 V e 0/4...20 mA ? Alimentação: 230 Vac/115 Vac Caixa: Poliamida cinzenta, para montagem em
