- Transições pré-fabricadas de venturi em todos os diâmetros
- Material aço galvanizado
- Versão roscada ou flangeada disponibilizada em versão curta e longa
- Fabricado segundo DIN ISO 5167
- Expositores locais pouco dispendiosos para todas as aplicações de ventilação
- Combinação possível com os nossos manómetros e transmissores de pressão diferencial

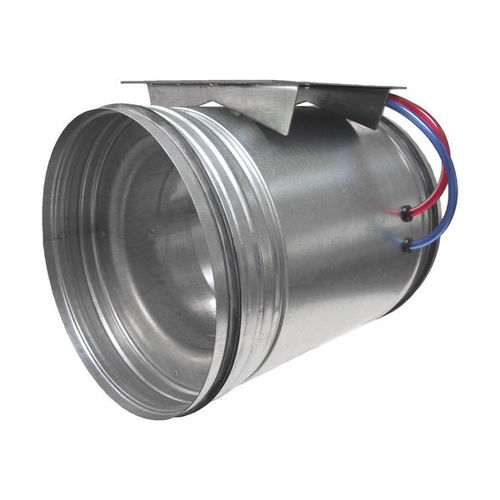

O tubo venturi é um elemento primário para a medição de fluxo em tubagens. O princípio do tubo Venturi permite a medição com todos os meios. O tubo venturi aqui descrito é especialmente concebido para a medição do fluxo de ar em canais de ventilação. A montagem do tubo Venturi na instalação tem de ser feita utilizando tomadas com os correspondentes vedantes labiais. Uma versão com conexão de flange também pode ser substituída. O tubo venturi é uma caixa extrudida de uma só peça feita de PP. A alta precisão de encaixe e a centralização óptima é garantida com tomada ou conexão de flange em ambos os lados. O bocal venturi é feito com um perfil de entrada de acordo com ISA de acordo com DIN EN ISO 5167. O fluxo que é importante e favorável para a metina é alcançado através do processo específico de deformação do material termoplástico. Permite um encaixe exacto, bem como superfícies extremamente lisas para condições ideais de fluxo, sem qualquer retrabalho dispendioso.
As válvulas de alívio de pressão têm 4-5 furos individuais no pescoço cilíndrico que se abrem para fora para uma câmara de anel.
Para avaliação posterior, estão disponíveis indicadores (DA2000) com uma escala em m³/h ou transdutores de medição (DS85 ou DS200) para transmissão remota do sinal de medição.
---
