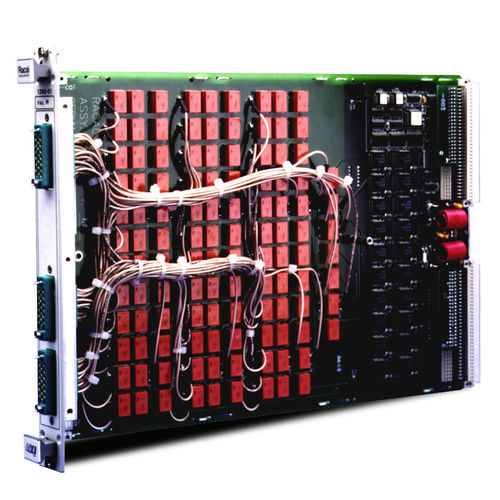

Módulo comutador de relé 1260-51

digitalRFanalógico

O Racal Instruments™ 1260-51 é ideal para comutação de RF de alto desempenho. A sua largura de banda de 400MHz torna o 1260-51 um excelente módulo de comutação para comutação de médio.. velocidade digital, datacomm e a maioria dos sinais analógicos. Informações sobre o produto O 1260-51 é uma excelente escolha para comutar sinais de alta frequência para um osciloscópio ou contador/timer. Sua ampla largura de banda garante que o equipamento de teste veja sinais rápidos e transitórios. O 1260-51 também é ideal para comutar fontes de sinais de alta freqüência, como a nossa família de sintetizadores de forma de onda e geradores de sinais, para a unidade em teste. O 1260-51 consiste em seis matrizes 2x6 que podem ser combinadas em três, 2x12 ou uma, matriz 2x36. O módulo automati- cally configura os relés de interconexão para alcançar o caminho desejado. O 1260-51 fornece um caminho de comutação de baixo ruído com excelente crosstalk e isolamento. Este desempenho permite que o 1260-51 comute sinais em testes críticos de amplificadores, receptores e outros dispositivos ativos. O monitoramento da corrente da bobina do relé MATURE está disponível para fornecer uma verificação de confiança, assegurando ao usuário a operação adequada do relé. O 1260-51 é controlado pela interface baseada em mensagens da Racal Instruments™ Opção 01, ou a interface baseada em mensagens e registros da Opção 01T, que são explicadas em detalhes em folhas de dados separadas. Características principais - Configurável como matriz de RF 2x6, 2x12 ou 2x36 - Largura de banda de 400 MHz - Software configurável - sem jumpers! - Interruptor de 30 W, 0,5 A e 125 VAC - Interfaces coaxiais de alta densidade - Excelente para medições de osciloscópio ou contador de intervalos de tempo
