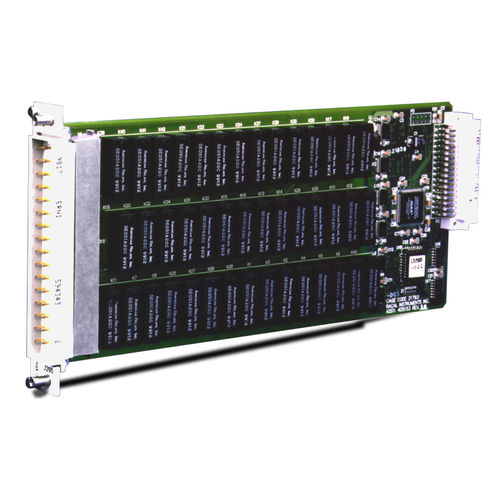

Multiplexer placa 1260-136

monomodoalta densidade

Plug-In Multiplexer de Alta Tensão Os plug-ins da Racal Instruments™ série 1260-136 são multiplexadores de relé de alta tensão para a plataforma Adapt-a-Switch™. Estes encaixam-se rápida e facilmente na parte frontal de um Adapt-a-Switch™ Carrier 1260-100 Informações sobre o produto Cada plug-in da série 1260-136 pode ser configurado através de um controle de programa padrão em qualquer uma das seguintes configurações - único 1x21 multiplexador de dois fios - single 1x42 multiplexer de um fio - dois multiplexadores 1x21 de um fio os plug-ins 1260-136 podem ser usados para aplicações de distribuição nas quais qualquer combinação de relés por multiplexador é fechada de cada vez, ou em aplicações de scanner clássico nas quais apenas um relé por multiplexador pode ser fechado. Quando usado como scanner, a função "excluir" da série 1260 abrirá automaticamente a última conexão quando uma nova conexão for programada. Isto reduz o número de comandos enviados para o interruptor, reduzindo assim o tempo de teste. Também é possível programar a função "fazer antes de quebrar" ou "quebrar antes de fazer". Três versões diferentes deste plug-in estão disponíveis para suportar uma série de requisitos de comutação de alta tensão. Cada versão utiliza um relé de alta tensão diferente. As especificações básicas de "hot- switching" destes plug-ins são as seguintes - 1260-136B, 500 V, Reed Relay - 1260-136C, 1 kV, Reed Relay - 1260-136D, 500 V, Relé de Reed Molhado de Mercúrio O 1260-136D deve ser orientado verticalmente para funcionar corretamente. Esta é a posição normal para instalações que utilizam um chassi VXI de 13 ranhuras e suporte Adapt-a-Switch™. As versões 1260-136B e C não são posi- tion sensíveis; elas funcionarão corretamente em instalações orientadas em qualquer direção.
