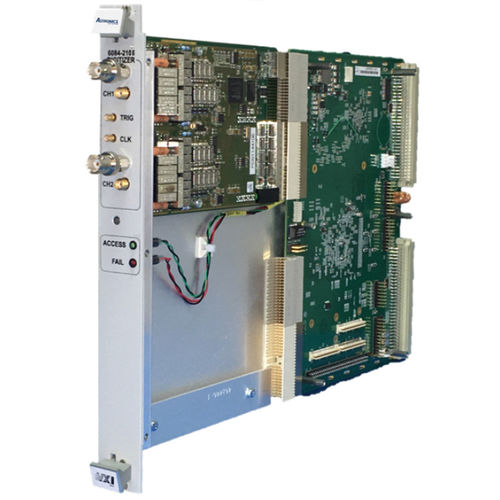

Digitalizador até 150 MS/s 6084-2105

1 canalde 2 canais14 bits

O Teste Astronics Systems™ 6084-2105 Digitalizador é um módulo VXI que é recomendado para sistemas VXI que necessitem de maior precisão ou substituição de um instrumento obsoleto. Contém dois canais de digitalizador de 125 MS/s, 14 bits. A largura de banda máxima para a aquisição de sinal nas gamas de tensão mais baixas é de 60 MHz e 32 MHz nas gamas até 32 Vpk-pk. A oscilação máxima da tensão de entrada é de 256 Vpk-pk. Informação sobre o Produto Amostragem de Amostragem de Amostragem Dinâmica de Amostra de Digitalizador de Duplo Canal 6084-2105 Amostras de Digitalizador de Duplo Canal Single-Ended (SE) ou Differential (DIFF) em frequências de até 60 MHz e com amplitudes que vão desde 250 mV a 256 V. Potente motor de aquisição O sistema de disparo 6084-2105 suporta aquisições normais, pré e pós disparo (retardado) enquanto preserva os 32 Meg/ch de memória de amostra. A aquisição pode ser iniciada de uma das seguintes formas: disparo por software, disparo externo, ou por uma borda positiva ou negativa no canal 1 ou canal 2. Excelente desempenho CA e CC Apesar da vasta gama de funcionamento dinâmico, o digitalizador oferece um desempenho impressionante em CC e CA com 0,006% de precisão relativa típica e 80 dB SFDR a 1 MHz. Todas as gamas de entrada são totalmente cobertas por uma tensão de desvio programável que torna possível ampliar a gama de amplitude necessária com a máxima resolução. Os valores medidos são de CC com precisão de ±1,2 mV a 250 mVpk-pk e ±0,65 V a 256 Vpk-pk. A 10 MHz, SNR típico é 62 dB e THD é apenas 70 dB. Esta rara combinação de excelente desempenho DC e AC num só produto torna o 2105 útil em aplicações desde a caracterização do dispositivo até ao teste de produção. Uma fonte de alta estabilidade de tensão incorporada fornece a referência para a calibração do software incorporado.
