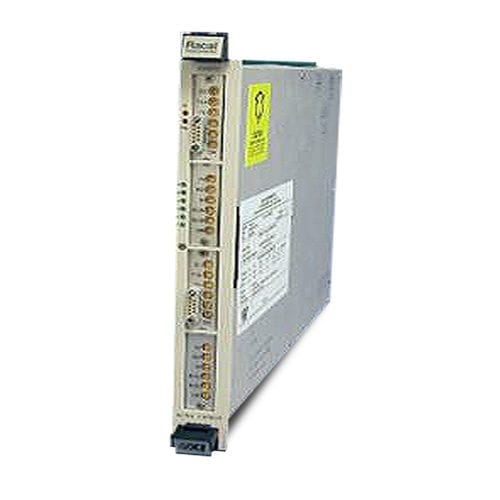

Sintetizador digital direto 3164

multicanal

A Racal Instruments™ 3164 Series é um módulo VXIbus de uma só largura. O é o Módulo de VXIbus o 3164-2 possui dois canais de 14 bits de Gerador de Forma de Onda Arbitrária (AWG) que funcionam independentemente, e o 3164-4 AWG tem quatro canais. O máximo a taxa de amostragem para cada canal é de 125 MS/s. Todas as formas de onda podem ser amostradas a partir de dados previamente carregados na memória de forma de onda ou carregados e emitidos em tempo real. Informações sobre o produto Formas de Ondas Incorporadas Formas de onda padrão como Seno, Quadrado, Triângulo, Rampa e Pulso são calculadas e carregadas automaticamente na memória de formas de onda com base nos seus parâmetros especificados. Uma entrada de modulação AM é fornecida para o canal AWG principal Capacidade poderosa de varredura Uma grande memória de duas páginas de formas de onda (512 k amostras/página) é fornecida para que múltiplas formas de onda possam ser carregadas na memória para execução rápida de testes. Além disso, o conteúdo de uma página pode ser emitido enquanto a outra página está sendo carregada com novos dados, permitindo a operação em tempo real Emulação Wavetek AWG (versão opcional) Uma versão opcional do 3164 está disponível. Esta opção emula os conjuntos de comandos SCPI dos AWG Wavetek obsoletos. Embora não forneça uma substituição "drop-in", este recurso ajuda a facilitar a transição dos modelos Wavetek 1370, 1395, e 1396. Por favor contacte a fábrica para mais detalhes sobre esta versão.
