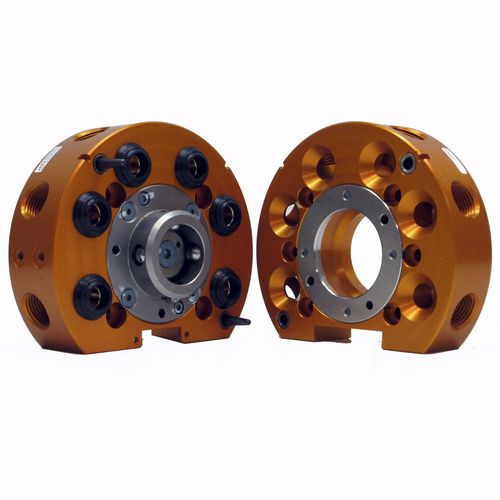

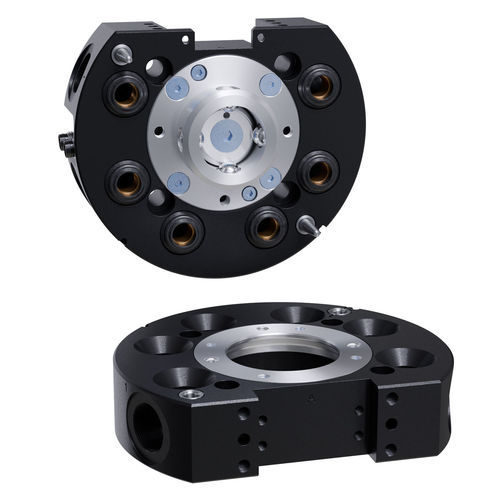

Trocador de ferramentas para robôs QC-22-E

automáticopneumáticocom atuador pneumático

Visão geral do produto
O trocador de ferramentas robótico ATI QC-22-E permite a troca totalmente automatizada de efetores finais com travamento fail-safe seguro, passagens de utilidades integradas e alta repetibilidade. Projetado para aplicações industriais de alto ciclo e ambientes severos, aumenta o tempo de atividade e a flexibilidade na automação robótica.

Principais características

• (6) passagens pneumáticas integradas 3/8 NPT em um conjunto acoplado de 1,42 kg
• Passagens pneumáticas maiores para aplicações que exigem maior fluxo de ar
• Tecnologia de travamento No-Touch que permite até 2,0 mm de separação das placas durante o travamento
• Projeto de travamento fail-safe patenteado que reduz a força sobre o pistão
• Compatível com múltiplos padrões de montagem via placas de interface
• Todos os componentes de travamento em aço inoxidável Rc58
• Uma face plana disponível para montagem de módulos utilitários
• Recursos de alinhamento no corpo para maior resistência à torção e melhor reparabilidade
• Sensores opcionais de travar/destravar

Especificações

• Força de travamento @ 80 psi (5,5 bar): 2300 N (≈ 520 lbf)
• Distância máxima de travamento: 2,03 mm (0,08 in)
• Tamanhos de portas passantes: (6) 3/8 NPT
• Quantidade de passagens pneumáticas: 6
• Repetibilidade posicional: 0,0152 mm (0,0006 in)
• Limite de carga útil sugerido: 25 kg (≈ 55 lb)
• Capacidade de momento estático X/Y: 56,5 Nm (≈ 500 lbf-in)
• Capacidade de momento estático Z: 90,4 Nm (≈ 800 lbf-in)
• Peso lado master: 0,866 kg (≈ 1,91 lb)
• Peso lado ferramenta: 0,549 kg (≈ 1,21 lb)
• Peso acoplado: 1,42 kg (≈ 3,13 lb)
• Tipo de atuação: Pneumático
• Tipo de pulso do robô: Padrão
• Cor: Preto
• Roscas das portas: BSPP / G
