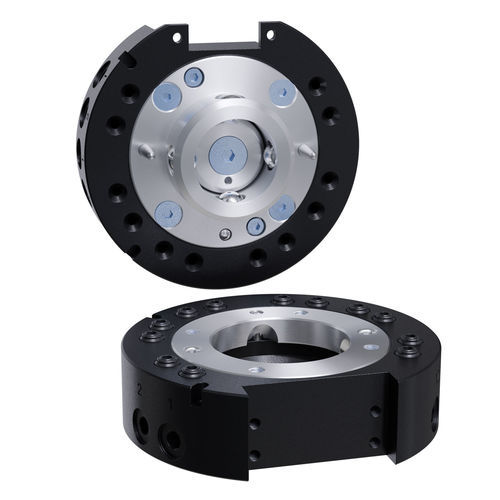

Trocador de ferramentas para robôs QC-20-E

automáticopneumáticocom atuador pneumático

Visão geral do produto
O trocador de ferramentas robótico QC-20-E permite a troca totalmente automatizada de efetores com travamento seguro e repetível e múltiplas passagens de utilidades. Projetado para aplicações robóticas industriais de alto ciclo, suporta atuação pneumática e integra recursos de alinhamento e opções de montagem para implantação flexível.

Características

• (12) passagens de ar integradas M5 ou #10-32 em um conjunto acoplado compacto de 0,853 kg
• Tecnologia de travamento No-Touch permite até 2,0 mm de separação das placas durante o travamento
• Mecanismo de travamento patenteado fail-safe que minimiza a força no pistão
• Suporta vários padrões de montagem com placas de interface para diferentes punhos de robô
• Todas as peças de travamento são fabricadas em aço inoxidável Rc58
• Uma face disponível para montar módulos elétricos para funcionalidade adicional
• Recursos de alinhamento proporcionam resistência torsional e engate repetível
• Sensores opcionais de travamento/destravamento disponíveis

Especificações técnicas

• Modelo: QC-20-E
• Força de travamento @ 80 psi (5,5 bar): 2300 N (≈517 lbf)
• Distância máxima de travamento: 2,03 mm (≈0,08 in)
• Passagens pneumáticas: (12) M5 ou #10-32
• Repetibilidade posicional: 0,0152 mm (≈0,0006 in)
• Limite de carga útil sugerido: 25 kg (≈55 lb)
• Capacidade de momento estático X/Y: 56,5 Nm
• Capacidade de momento estático Z: 35 Nm
• Peso lado master: 0,535 kg (≈1,18 lb)
• Peso lado ferramenta: 0,318 kg (≈0,7 lb)
• Peso acoplado: 0,853 kg (≈1,88 lb)
• Tipo de atuação: Pneumático
• Tipo de punho do robô: Standard
• Cor: Preto
• Roscas das portas: BSPP/G
