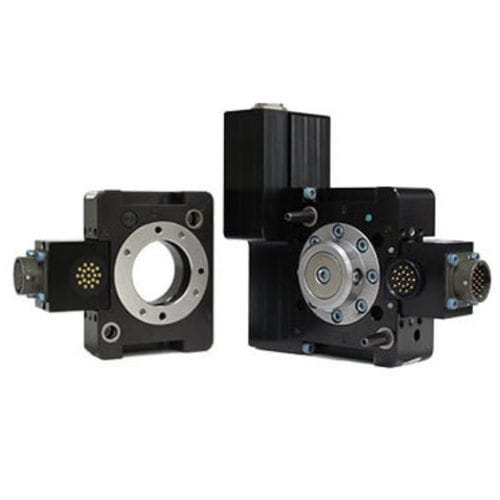

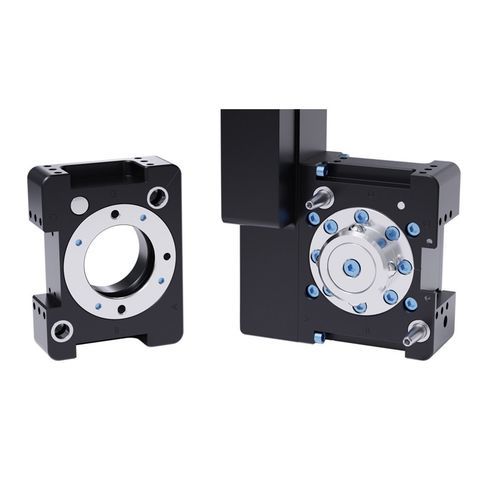

Trocador de ferramentas para robôs QC-18

automáticocom atuador elétrico

Visão geral do produto
Os trocadores de ferramentas elétricos QC-18 permitem a troca totalmente automatizada do efetuador final com bloqueio seguro, passagem de utilidades e alta repetibilidade posicional. Projetados para aplicações robóticas industriais de alto ciclo e ambientes severos, aumentam o tempo útil e a flexibilidade em linhas automatizadas.

Principais características

• Trocador de ferramentas acionado eletricamente — adequado onde não há ar comprimido disponível.
• Conector M16 de 12 pinos para controle do motor e alimentação, fornecendo comandos de travar/destravar e sinais Travado/Destravado.
• Tempo de travamento/destravamento: 1 segundo.
• Tecnologia de travamento No-Touch permite até 1,0 mm de separação das placas durante o travamento.
• Mecanismo de travamento fail-safe patenteado com baixa força sobre o pistão.
• Suporta múltiplos padrões de montagem com placas de interface.
• Todas as peças de travamento em aço inox Rc58.
• Três faces disponíveis para montagem de módulos elétricos.
• Tensão de operação: 21–30 VDC; baixo consumo de energia.

Especificações
Distância máxima de travamento: 1,0 mm
Repetibilidade posicional: 0,0152 mm
Limite de carga sugerido: 18 kg
Capacidade de momento estático X/Y: 56,5 Nm
Capacidade de momento estático Z: 78 Nm
Peso lado master: 1,41 kg
Peso lado ferramenta: 0,417 kg
Peso acoplado: 1,82 kg
Tipo de atuação: Elétrico
Tipo de pulsos do robô: Padrão
Cor: Preto

Especificações técnicas

• Número do modelo: QC-18
• Ação: Elétrica
• Tensão de operação: 21–30 VDC
• Distância máxima de travamento: 1,0 mm (travamento No-Touch)
• Repetibilidade posicional: 0,0152 mm
• Limite de carga sugerido: 18 kg
• Capacidade de momento estático X/Y: 56,5 Nm
• Capacidade de momento estático Z: 78 Nm
• Peso lado master: 1,41 kg
• Peso lado ferramenta: 0,417 kg
• Peso acoplado: 1,82 kg
• Material: Todas as peças de travamento em aço inox Rc58
• Conector: M16 de 12 pinos para controle do motor e alimentação (comandos travar/destravar; sinais Travado/Destravado)
• Montagem: Suporta múltiplos padrões de montagem com placas de interface
• Adicionais: (3) faces para módulos elétricos; mecanismo de travamento patenteado fail-safe; baixo consumo
