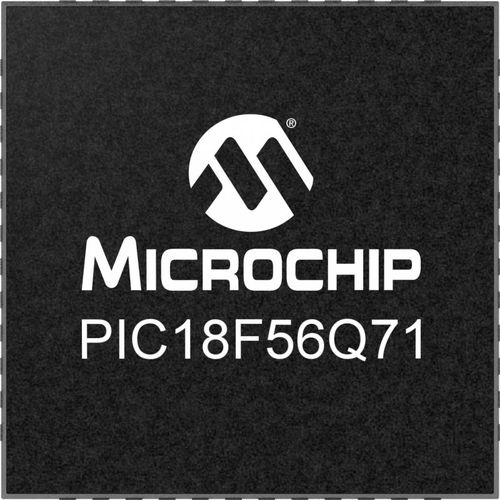

Microcontrolador 8 bits PIC18F series

de uso geralanalógico

A família de produtos PIC18-Q71 combina poderosos periféricos independentes do núcleo (CIPs) e um elevado nível de integração analógica para simplificar a ligação de sensores e as medições analógicas, otimizar o desempenho do sistema e reduzir o custo da lista técnica. Os MCUs PIC18-Q71 contêm um conversor analógico-digital (ADC) diferencial de 12 bits, amplificadores operacionais (OPAs) configuráveis, comparadores analógicos de alta velocidade e uma porta de encaminhamento de sinal de 8 bits para interligar periféricos digitais. Estes MCU têm capacidades de temporização alargadas para controlo de precisão com moduladores de largura de pulso (PWM) duplos de 16 bits de alta resolução integrados, um oscilador de controlador numérico (NCO) de 20 bits e um temporizador universal (UT) de 32 bits. O seu rico conjunto de CIPs, em combinação com o Analog Peripheral Manager (APM), permite configurações analógicas simples e respostas rápidas a eventos do sistema. Pode configurar facilmente periféricos e funções, gerar código de aplicação e simular circuitos analógicos antes da prototipagem de hardware para reduzir o tempo de desenvolvimento e acelerar o tempo de colocação no mercado. Esta família de produtos está disponível em opções de pacote e memória para uma variedade de aplicações, incluindo iluminação LED, manutenção preditiva, medicina, automação doméstica, controlo de processos industriais, automóvel e Internet das Coisas (IoT). Primeiros passos O kit de avaliação PIC18F56Q71 Curiosity Nano é a melhor plataforma para prototipagem rápida com a família de MCUs PIC18-Q71. Este kit alimentado por USB possui um programador/depurador integrado que se integra perfeitamente com o ambiente de desenvolvimento integrado (IDE) MPLAB® X.
