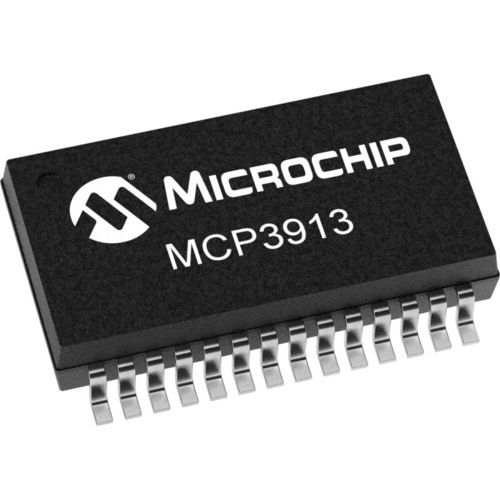

Conversor analógico MCP3913

alta velocidademultivias24 bits

O dispositivo MCP3913 é um Front End Analógico (AFE) de seis canais de 3V, que contém seis ADCs delta-sigma de amostragem simultânea, seis PGAs, bloco de compensação de atraso de fase, referência de tensão interna de baixa deriva, registos de calibração de erro de ganho e desvio digital e interface série de alta velocidade de 20 MHz compatível com SPI. Os ADCs MCP3913 são totalmente configuráveis, com características como: resolução de 16/24 bits, Relação de Sobreamostragem (OSR) de 32 a 4096, ganho de 1x a 32x, Shutdown e Reset independentes, dithering e auto-zeroing. O MCP3913 AFE inclui funcionalidades de segurança avançadas para proteger as comunicações e as definições de configuração, tais como uma soma de verificação CRC-16 em ambas as saídas de dados em série e a configuração estática do mapa de registos. Inclui também um bloqueio do mapa de registos através de uma chave segura de 8 bits para impedir o processamento de comandos de escrita indesejados. O MCP3913 AFE é capaz de interagir com uma variedade de sensores de tensão e corrente, incluindo shunts, transformadores de corrente, bobinas Rogowski e sensores de efeito Hall. Características do produto Seis ADCs Delta-Sigma de 24 bits com amostragem simultânea 94.5 dB SINAD, -107 dBc Distorção harmónica total (THD) (até 35º harmónico), 112 dBFS SFDR para cada canal Permite um erro típico de medição de potência ativa de 0,1% numa gama dinâmica de 10.000:1 Características de segurança avançadas: - soma de verificação CRC (Cyclic Redundancy Check) de 16 bits - Soma de verificação CRC de 16 bits e alerta de interrupção para configuração do mapa de registos - Bloqueio do mapa de registos com chave segura de 8 bits Taxa de dados programável até 125 ksps Rácio de sobreamostragem até 4096 Modo de desligamento de energia ultrabaixa com < 10 µA -122 dB de diafonia entre canais Pinos de entrada de referência de tensão diferencial
