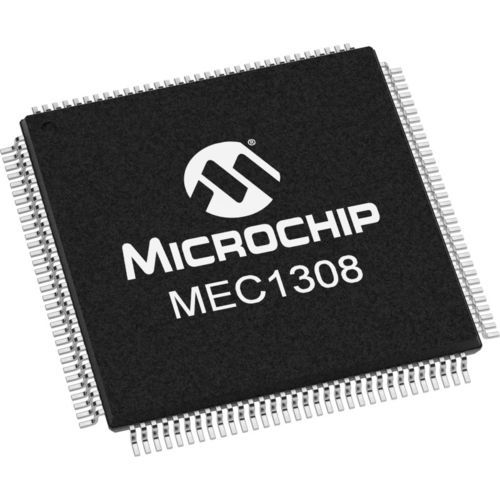

Chip analógico MEC1308

O MEC1308 é um controlador de E/S para computadores portáteis que incorpora um controlador de sistema de teclado baseado no 8051 de alto desempenho com 64K bytes de RAM, 1 Kbyte de memória de arranque e registos de 16 bytes de bateria. A RAM de 64K é carregada através da interface de memória SPI HOST/8051, que pode ser configurada em configuração Flash SPI comutada ou configuração Flash SPI (Serial Peripheral Interface) partilhada em paralelo. Possui quatro portas PS/2; uma UART de 2 pinos compatível com 16C550A para porta de depuração; um recetor de infravermelhos de consumo para o Vista, dois controladores I2C/SMBus do tipo 8584 com duas portas seleccionáveis por controlador; e uma interface de agente periférico Serial IRQ. O MEC1308 possui dois planos de alimentação separados para fornecer funções de "ligação instantânea" e de gestão de energia do sistema. Além disso, o MEC1308 incorpora um sofisticado circuito de controlo de potência (PCC). Componentes da família MEC1308-NU MEC1308-NU-TR Características do produto controlador de sistema 8051 controlador de sistema ARM de 32 bits pacote 132 DQFN Flash SPI externo 64KB RAM matriz de varrimento de teclado 18x8 7 pinos de saída de uso geral adicionais 4 portas SMBus 4 canais de conversão de analógico para digital 4 LEDS 2 temporizadores de baixo consumo
