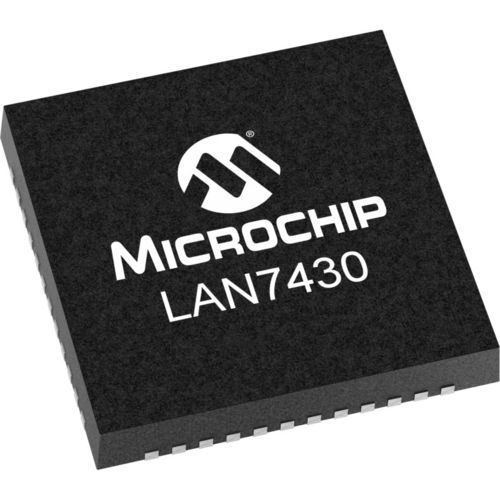

Chip programável LAN7430

O LAN7430 da Microchip é uma ponte PCIe 3.1 (a 2,5GT/s) para Gigabit Ethernet, fornecendo uma solução de conetividade PCIe para Ethernet de desempenho ultra-elevado e económica. O LAN7430 contém um PHY Ethernet integrado, PHY PCIe, controlador de ponto final PCIe, MAC Ethernet, OTP integrado, TAP JTAG e controlador EEPROM. O dispositivo suporta Ethernet 10BASE-T, 100BASE-TX e 1000BASE-T com auto-negociação, correção de polaridade automática, suporte HP Auto-MDIX† e é compatível com as normas IEEE 802.3/802.3u/802.3ab. A ligação em rede baseada em PCIe proporciona flexibilidade para o encaminhamento e colocação de ligações de rede em qualquer parte do sistema. Melhorias específicas para PCIe LPSS (Low Power Sub-States) L1.1 e LPSS L1.2 foram integradas para reduzir o consumo de energia do sistema. O LAN7430 está disponível com uma vasta gama de controladores, incluindo Windows®, Linux® e Pseudo-Código para desenvolvimento para RTOS. O LAN7430 também suporta o protocolo Precision Time Protocol usando o padrão industrial 1588-2008 PTP. São fornecidos GPIOs que podem ser definidos por software para esta função. Incluído nesta funcionalidade está uma saída de comparação de temporizador programável que também pode ser configurada por software. O LAN7430 integra todos os reguladores de tensão necessários e requer apenas uma única alimentação de 3,3V. A árvore de relógio integrada permite poupar ainda mais na lista de materiais, exigindo apenas um cristal externo ou uma fonte de relógio. É fornecida uma interface EEPROM, embora não seja obrigatória - uma memória OTP integrada pode fornecer dados de configuração, reduzindo ainda mais o custo e a carga do projeto do sistema.
