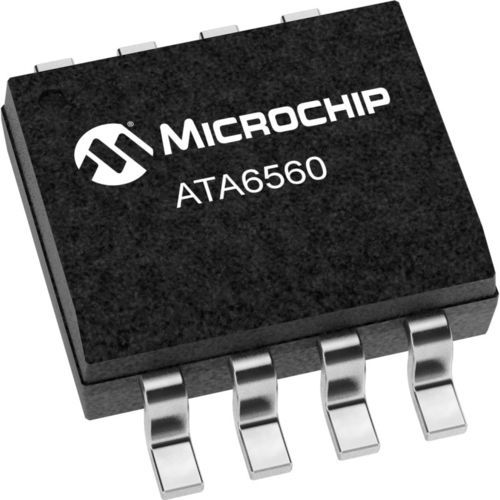

O Microchip ATA6560 é um transcetor CAN de alta velocidade pronto para CAN FD que fornece uma interface entre um controlador de protocolo de rede de área de controlador (CAN) e o barramento CAN físico de dois fios. O transcetor foi concebido para aplicações CAN de alta velocidade (até 5Mbit/s) na indústria automóvel, fornecendo capacidade de transmissão e receção diferencial para (um microcontrolador com) um controlador de protocolo CAN. Oferece um desempenho melhorado em termos de compatibilidade electromagnética (EMC) e descarga eletrostática (ESD), bem como características como Comportamento passivo ideal para o barramento CAN quando a tensão de alimentação está desligada. Três modos de funcionamento (Standby, Normal e Silent Mode), juntamente com as funcionalidades dedicadas de segurança, fazem do Microchip ATA6560 uma excelente escolha para todos os tipos de redes CAN de alta velocidade, especialmente em nós que requerem um modo de baixo consumo de energia com capacidade de despertar através do bus CAN.
Para adquirir o ATA6560 ou obter informações adicionais, contacte qualquer representante de vendas ou distribuidor mundial autorizado da Microchip.
Características do produto
Totalmente compatível com ISO 11898-2,-5, SAE J2284
Preparado para CAN FD
Velocidade de comunicação de até 5Mbit/s
Baixa emissão electromagnética (EME) e elevada imunidade electromagnética (EMI)
Recetor diferencial com ampla gama de modo comum
Modo silencioso (apenas receção)
Capacidade de despertar remotamente através do bus CAN
Comportamento funcional previsível em todas as condições de alimentação
O transcetor desliga-se do bus quando não é alimentado
Deteção de fixação recessiva RXD
Elevada capacidade de manuseamento de descargas electrostáticas (ESD) nos pinos do bus
Pinos de bus protegidos contra transientes em ambientes automóveis
Função de tempo limite dominante dos dados de transmissão (TXD)
Deteção de subtensão em VCC
---
