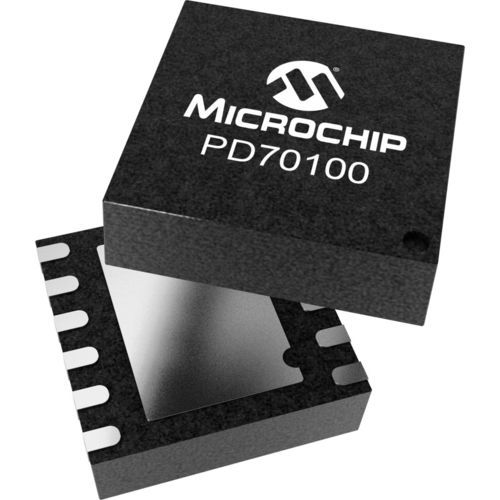

Chip programável PD70100

analógico

O dispositivo PD70100 faz parte da série de Dispositivos Alimentados (PDs) Power over Ethernet (PoE) da Microchip. O dispositivo transmite energia integrada e dados analógicos numa única embalagem de 12 pinos. É utilizado em PDs, permitindo assim que os dispositivos de rede da próxima geração partilhem energia e dados através do mesmo cabo. O PD70100 da Microchip está optimizado para aplicações PD em conformidade com as normas IEEE 802.3af Tipo 1. Os componentes da família IC podem ser utilizados tanto em aplicações interiores como exteriores. A família de dispositivos atende a todos os padrões do lado PD, tais como: - Deteção - Classificação - Interruptor de isolamento integrado com limitador de corrente de irrupção e proteção contra sobreintensidades Além disso, os dispositivos têm um mecanismo de descarga para um condensador de entrada CC/CC, assegurando uma capacidade de re-deteção rápida no caso de a ficha RJ-45 ser desligada e ligada novamente num curto espaço de tempo. Características do produto Concebido para suportar aplicações IEEE 802.3af Tipo 1 Deteção PD e assinatura de classificação programável Desconexão do resistor de assinatura após a deteção Interruptor de isolamento de 0,6O integrado e limitador de corrente de irrupção Menos de 10 µA de corrente de desvio durante a deteção Entrada de tensão CC única (37V - 57V) Ampla gama de temperaturas de funcionamento: -40°C a 85°C Proteção térmica no chip dFN de 12 pinos, 3 × 4 mm MSL3, compatível com RoHS
