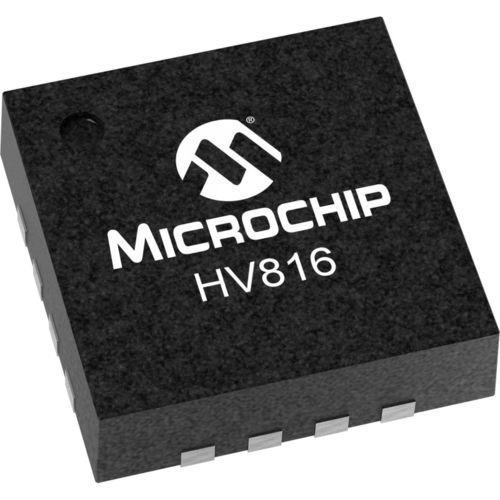

Chip analógico HV816

O HV816 é um controlador de lâmpada eletroluminescente (EL) de alta tensão concebido para acionar uma capacitância de lâmpada até 150nF, ou uma área de aproximadamente 42 polegadas quadradas. É composto por um conversor boost seguido de uma ponte H. O conversor boost produz uma tensão de saída regulada, que é definida num valor nominal de 180V utilizando uma tensão de referência interna. A ponte H é usada para produzir uma saída diferencial e a lâmpada EL verá, portanto, ±180V (360V pico a pico). O HV816 tem dois osciladores internos, um para controlar a frequência de comutação do conversor boost e o outro para controlar a frequência de comutação da ponte H. O controlo separado de cada frequência de comutação permite flexibilidade na conceção do circuito. A tensão de alimentação de entrada operacional é de 2,7 a 5,5V, mas a interface Enable (EN) e Select (SEL) do dispositivo aceita níveis lógicos altos até 1,5V. A entrada EN serve para ligar e desligar o dispositivo. A entrada SEL serve para o controlo lógico externo da frequência de comutação da ponte H, se necessário. O estágio do conversor boost HV816 utiliza um único indutor e um número mínimo de componentes externos. A tensão de entrada para o indutor pode ser diferente da tensão de entrada para o HV816 (alimentação dividida). O indutor externo é ligado entre os pinos LX e VDD ou, para aplicações de alimentação dividida, entre o pino LX e uma alimentação de tensão mais elevada (mostrada como VIN no diagrama de blocos).
