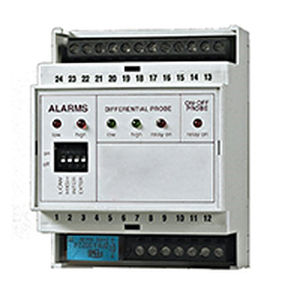

Relé de controle de nível AT 10 B

de alta sensibilidade

Este relé de controlo de alto nível de sensibilidade é particularmente adequado para o controlo de líquidos de baixa condutividade, tais como a água da chuva. Mantém os líquidos dentro dos limites estabelecidos entre um nível máximo e um nível mínimo e assegura a protecção das bombas submersíveis contra o funcionamento a seco. A sensibilidade é fixa. No entanto, podem ser utilizados em líquidos de condutividade normal para controlar diferenças de nível muito grandes pelo maior poder da sua mensagem. O relé de controlo de nível AT 10 B é utilizado para controlar líquidos com uma elevada resistência global, ou seja, até 70 kΩ. Como utilizar: Os relés de controlo funcionam com três sondas, permitindo assim o controlo a dois níveis. É importante saber que a sonda "comum" deve ser sempre colocada a um nível mais baixo do que a sonda de baixo nível. Também deve saber que ao trabalhar num tanque ou tanque metálico, é possível utilizar apenas duas sondas para controlar os níveis alto e baixo e utilizar o cabo da sonda comum "ligando-a" ao tanque ou tanque metálico. No entanto, este caso só é possível se o metal do tanque ou tanque estiver em contacto directo com o líquido. As sondas são ligadas à caixa de controlo por um cabo eléctrico a um condutor que pode ser muito fino, mas por razões de resistência mecânica, é aconselhável utilizar um cabo de 1,5 mm² com revestimento exterior em neopreno. Características técnicas : Sensibilidade - Alta até 70 KOhm Temperatura de funcionamento - - 10 à + 55°C Número máximo de sondas. - 3 Tempo de resposta - 100 ms Carga eléctrica nos contactos - 5 A - 240 V Consumo de energia - 3 VA Tensões das sondas - 10 V Peso da sonda - 45 g Dimensão - 53 x 95 x 58 mm
