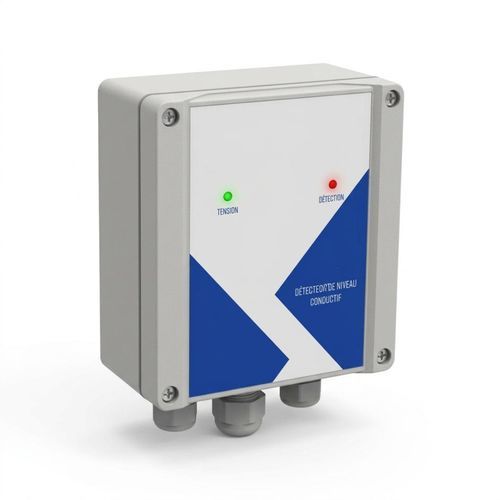

Relé de controle de nível AT-DR07

de tensãoCA/CCeletrônico

Apresentação
O relé de controlo de nível AT-DR07 é um recetor electrónico que fornece tensão a um sensor (eletrodo ou sonda de nível) para detetar a presença de líquido e evitar danos por água. Quando o líquido entra em contacto com o detector, o contacto inversor do AT-DR07 comuta para activar um alarme, uma sinalização ou um comando. Concebido e fabricado em França.

Funções

• Detecção de nível fixo (sonda ON-OFF)
• Regulação de nível (diferença entre duas sondas)

Princípio de funcionamento
O relé está equipado com dois eletrodos. Quando o líquido contacta estes eletrodos, o circuito eléctrico fecha-se. Conforme o equipamento ligado, a saída fornece um alarme ou um contacto de comando NO/NC.

Acessórios recomendados

• AT-AQUALARM (sensor de nível condutivo)
• AT-SONDE (eletrodo para detecção de líquidos condutivos)

Tabela de características
Tensão de alimentação: 24-230 VAC & 24-48 VDC
Sensibilidade: Normal
Temperatura de funcionamento: -20 a +60°C
Número de eletrodos: 2
Corpo: PVC
Cabo: PVC (4 x 0,5 mm²)
Peso da sonda: 45 g

Características / especificações técnicas

• Tensão de alimentação: 24-230 VAC & 24-48 VDC
• Sensibilidade: Normal
• Temperatura de funcionamento: -20 a +60°C
• Número de eletrodos: 2
• Material do corpo: PVC
• Cabo: PVC (4 x 0,5 mm²)
• Peso da sonda: 45 g
