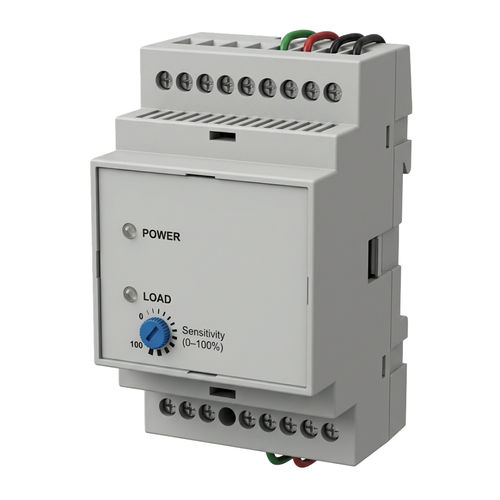

Relé de controle de nível AT 50 A

Este modelo de regulasonde permite evoluir em líquidos de condutividade normal, líquidos de alta condutividade ou líquidos cuja condutividade pode variar até 100Ω no máximo. Com efeito, este aparelho permite ajustar com o seu potenciómetro a sensibilidade do aparelho para responder às necessidades da aplicação em causa. A melhor maneira de otimizar estas características é colocar o AT 50A de acordo com o esquema elétrico apresentado, com as sondas nas posições desejadas para obter o controlo do equipamento escravo. Modo de utilização: Os relés de controlo funcionam com três sondas, permitindo assim o controlo de dois níveis. É importante saber que a sonda "comum" deve ser sempre colocada abaixo da sonda de nível baixo. Também é necessário saber que, quando se trabalha num tanque ou depósito metálico, é possível utilizar apenas duas sondas para controlar os níveis alto e baixo e utilizar o cabo da sonda comum "ligando-o" ao tanque ou depósito metálico. No entanto, este caso só é possível se o metal do reservatório ou do depósito estiver em contacto direto com o líquido. As sondas são ligadas à caixa de controlo por um cabo elétrico a um condutor que pode ser muito fino, mas por razões de resistência mecânica, é aconselhável utilizar um cabo de 1,5 mm² com bainha exterior de neopreno. Características técnicas : Sensibilidade - Modulável até 100 KOhm Temperatura de funcionamento - - 10 a + 55°C Número de sondas max. - 3 Tempo de resposta - 100 ms Carga eléctrica nos contactos - 5 A - 240 V Consumo de energia - 5 VA Tensões das sondas - 10 VA Peso da sonda - 45 g Dimensões - 90 x 54 x 59 mm
