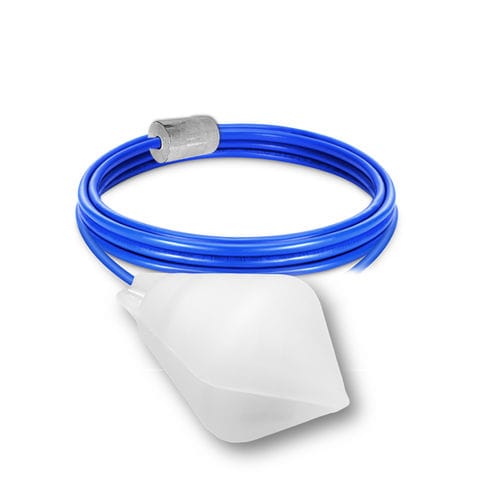

Chave de nível de inclinação ATS 165 EP

de boiapara águapara tanque

Apresentação
O flutuador de nível ATS 165 EP certificado ACS foi concebido para imersão permanente em água potável destinada ao consumo humano e para aplicações alimentares. Fabricado com materiais específicos, é fornecido com lastro ajustável em aço inox AISI 316L.

Principais características
Flutuador bicono em polipropileno copolímero com detecção omnidirecional e baixa tendência a incrustações. Grande ângulo de comutação que permite um controlo de nível sem solavancos, protegendo motores de bombas e equipamentos elétricos. Conceção e fabrico em França.

Princípio de funcionamento
Deteção por basculamento: o flutuador sobe e desce com o nível do líquido e aciona um interruptor mecânico interno quando o nível atinge a posição definida. Cabo de três condutores (COM, NO, NC) para selecionar o modo de ligação. Pode ser utilizado em pares para controlar níveis mínimos e máximos num depósito.

Modos de utilização

• Modo esvaziamento: o interruptor arranca uma bomba na posição alta (anti-transbordo) e abre o circuito quando o reservatório está vazio para proteger o equipamento.
• Modo enchimento: o circuito fecha (NC) na posição baixa para arrancar a bomba e encher o reservatório.

Instalação e ajuste
O flutuador é fornecido com um lastro ajustável (aço inox AISI 316L) para afinar o ângulo de comutação e a amplitude dos níveis detectados. A posição do lastro e o comprimento do cabo entre o flutuador e o contrapeso determinam a histerese (exemplos: min Y = 10 cm → X 45–50 cm ; max Y = 30 cm → X 75–80 cm). O cabo pode ser prolongado; a caixa de ligação deve ser estanque e posicionada no exterior do depósito.

Notas de utilização
Não recomendado para caudais de enchimento muito lentos; nestes casos prefira as gamas AQUA ou SOBA. Evite o uso de abraçadeiras ou elementos que possam danificar o cabo (risco de entrada de água por capilaridade).

Características técnicas

• Ângulo de comutação: +/- 165°
• Densidade de fluidos admissível: 0,70 a 1,10 kg/dm³
• Índice de proteção: IP68
• Pressão máxima de serviço: 3,5 bar
• Temperatura máxima: 85 °C
• Material do flutuador: polipropileno copolímero (forma bicono)
• Cabo: 3 condutores 1 mm², EPDM/PVC ACS
• Peso (flutuador sem cabo): 325 g
• Lastro: 230 g aço inox AISI 316L (ajustável)
• Comprimentos de cabo (série): 5, 6, 10, 13, 15, 20, 25 e 30 m
• Características elétricas (exemplos): AC 250 V resistivo 20 A / indutivo 8 A; DC 48 V resistivo 1,5 A / indutivo 0,8 A; DC 24 V resistivo 10 A / indutivo 6 A; outras combinações disponíveis — ver folha de dados.

Importante
ATENÇÃO A SANÇÕES! Em muitos países é exigido um certificado de conformidade sanitária (ACS) para dispositivos em contacto com água potável destinada ao consumo humano. Em França o certificado ACS é obrigatório desde 2006. Para mais informações sobre a certificação ACS, consulte a secção Água Potável (ACS).
