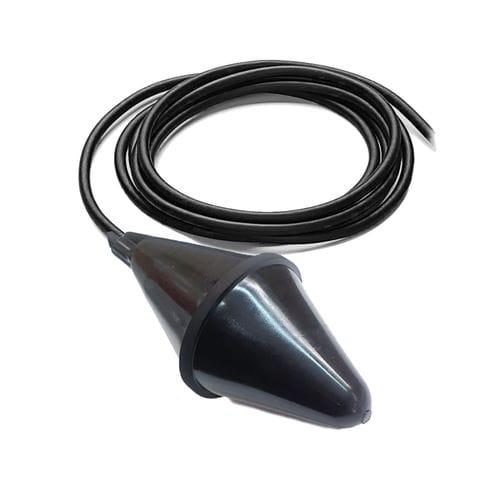

Chave de nível de boia AT 120 HR HY

submersapara líquidos corrosivospara águas residuais

Apresentação
O interruptor de nível AT 120 HR HY destina‑se ao controlo automático de nível em líquidos agressivos ou agitados. A sua carcaça bicônica HR HY vulcanizada sob pressão garante dupla impermeabilização e resistência química, adequada para aplicações industriais e de saneamento.

Princípio de funcionamento
O flutuador oscila livremente com a variação do nível do líquido. Ao atingir um ângulo pré‑definido, aciona um contacto mecânico interno (selecionável NO/NC) através do cabo tripolar (COM, NO, NC). Utilizado em conjunto, permite regular com fiabilidade os níveis mínimo e máximo de depósitos e fossas.

Modos

• Modo esvaziamento: fecha o circuito em posição alta para arrancar a bomba (proteção contra transbordo); abre quando o depósito estiver vazio para parar a bomba.
• Modo enchimento: fecha o circuito em posição baixa para arrancar a bomba de enchimento.

Observações
Não recomendado para aplicações de enchimento muito lento; para esses casos, prefira o regulador de nível SOBA HR HY. Para instalações em zonas com risco de explosão, escolher o modelo SOBA EX certificado ATEX. Projeto e fabrico em França.

Especificações técnicas

• Ângulo de comutação: +/- 120°
• Densidade de fluido admissível: 0,70 a 1,15 kg/dm³
• Pressão máxima de serviço: 4 bar
• Temperatura máxima: 90 °C
• Grau de proteção: IP68
• Carcaça: bicônica HR HY vulcanizada sob prensa (HR HY + componentes em copolímero de polipropileno)
• Cabo: 3 x 1 mm² HR HY
• Peso do flutuador sem cabo: 295 g
• Lastro: 175–250 g (resina carregada)
• Comprimentos padrão de cabo: 3 m, 5 m, 6 m, 10 m, 13 m, 15 m, 20 m, 25 m, 30 m
• Exemplos elétricos: 250 V AC resistivo 20 A; 250 V AC indutivo 8 A; 250 V DC resistivo 1 A; 48 V DC 1,5 A
