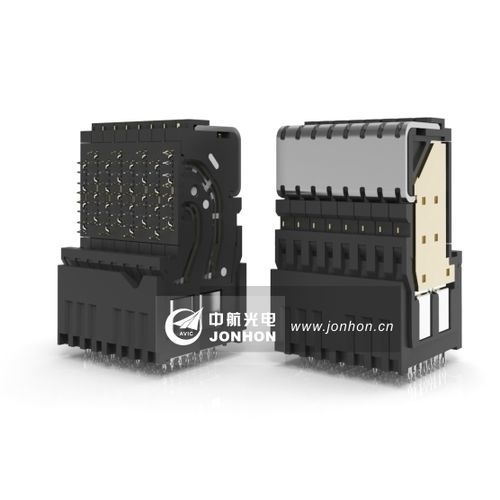

Conector de dados GF5 seriesPCBpress-fitde isolamento
Guardar nos favoritos
Comparar
Características
- Tipo
- de dados
- Formato
- PCB
- Tipo de conexão
- press-fit
- Especificações elétricas
- de isolamento, CA, CC, de alta velocidade
- Material
- em cobre, em ouro, em níquel, em liga metálica
- Uso previsto
- para transmissão, para caixa, de bombonas
- Outras características
- de alta velocidade
- Impedância
92 Ohm
- Corrente primária
0,5 A
- Tensão
250 V
- Temperatura de operação
MÍN: -55 °C
(-67 °F)MÁX: 105 °C
(221 °F)
Descrição
Aplica-se à transmissão de sinal de alta velocidade em PCB de RRU, AAU, BBU.
Estrutura de encaixe por pressão;
92Ω impedância diferencial combinada para reforçar a integridade do sinal;
Aplicar a transmissão de dados de alta velocidade entre a placa mãe e a placa filha;
a taxa de velocidade de 56Gbps pode aumentar para 112Gbps PAM4, velocidade de linha de 25Gbps.
Diafonia - abaixo de 28 GHz, diafonia próxima≤-35dB, diafonia distante≤-35dB
Velocidade de transmissão de dados - 56Gbps
Perda de inserção - abaixo de 28 GHz, perda de inserção ＞-3dB
Resistência de contacto de baixo nível -
o par diferencial mais curto≤ 25mΩ;
o contacto de blindagem mais curto≤20mΩ;
Resistência de isolamento -
temperatura normal≥1000 MΩ (250V DC);
calor e humidade≥20 MΩ (250V DC);
Caixa de isolamento - LCP
Contactos - liga de cobre, parte de revestimento de ouro, revestimento de níquel
Vida mecânica - 250 ciclos
Vibração -
vibração sinusoidal: 10 ~2000Hz,147m/s2
vibração aleatória: RMS 5,2G
Choque - 30g
Névoa salina - 48h
À prova de fogo - UL94 V0
---
