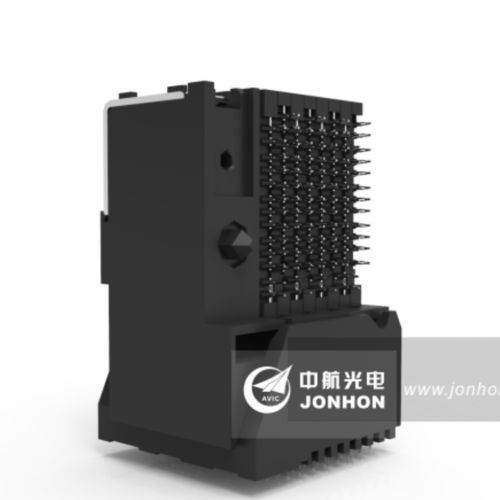

Conector de dados GF3A series

PCBde isolamentoCC

Aplica-se à transmissão de sinal de alta velocidade em PCB de RRU, AAU, BBU. O terminal é encaixado por pressão; impedância diferencial combinada de 85Ω, 100Ω; Transmissão de dados a alta velocidade entre a placa-mãe e a subplaca; Velocidade de transmissão GF3A: 25Gbps de conetor, 12,5Gbps de linha pf; Norma empresarial: Q/21EJ1987; Os produtos cumprem os requisitos 10GBASE-AR da norma IEEE 802.3ap; O GF3B é a versão simplificada do GF3A e oferece uma linha de 10 Gbps. Caixa de isolamento - LCP Contactos - cobre, parte dourada, niquelada Vida mecânica - 500 ciclos Vibração - vibração sinusoidal: 10 ~2000Hz, 196m2/s; Vibração aleatória: 10 ~2000Hz, 0,2g2/Hz Choque - 30G Resistência de contacto de baixo nível - ≤500Ω Resistência de isolamento Névoa salina - 48h Grau de resistência ao fogo - UL94 V0 Impedância caraterística - 100 ± 15Ω ， 85 ± 15Ω Velocidade de transmissão da série GF3A - conectores 25Gbps, linha 12,5Gbps Perda de inserção da série GF3A - ≥-3dB (@12.5GHz) Perda proximal da série GF3A - ＜-25dB(@12.5GHz) Perda remota da série GF3A - ＜-30dB(@12.5GHz) Velocidade de transmissão da série GF3B - conectores 15Gbps, linha 7.5Gbps Perda de inserção da série GF3B - ≥-3dB(@7.5GHz) Perda proximal da série GF3B - ≥-25dB(@7.5GHz) Perda remota da série GF3B - ≥-30dB(@7.5GHz)
