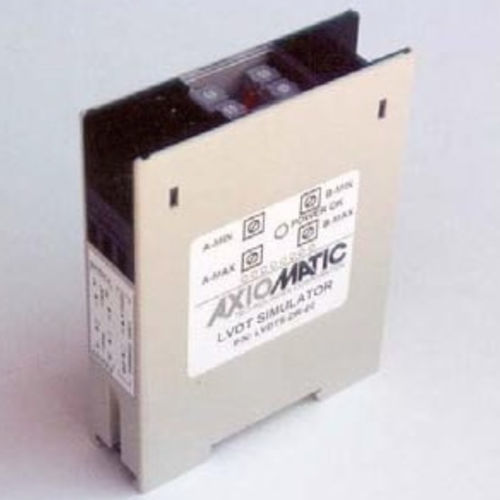

O Simulador LVDT/RVDT é utilizado para testar sensores LVDT (Transformador Diferencial Variável Linear) ou RVDT (Transformador Diferencial Variável Rotativo). Utilizando uma entrada de sinal de comando de 0-10VCC e uma excitação (entrada de acionamento), a unidade fornece duas saídas de simulação de 1-5VAC. Pode ser utilizado um oscilador interno de 3kHz como fonte de excitação alternativa. Ambas as saídas são totalmente isoladas.
A unidade aceita uma entrada de alimentação de 4 a 32VDC. Quando a tensão de entrada aumenta de 0-10VDC, a tensão de saída A aumenta de 1 para 5VAC e a tensão de saída B diminui de 5 para 1VAC. As definições de fábrica para o desvio (mínimo) e a amplitude (máximo) são ajustáveis pelo utilizador. A diferença de fase entre as entradas e as saídas é de 60 graus.
Um LED indica se a alimentação está ligada. A unidade tem revestimento isolante e está disponível numa caixa para montagem em calha DIN.
Especificações
Entrada(s)
entrada de sinal de comando 0-10VDC
entrada de acionamento de 2-10 VAC (5VAC nominal)
Saída(s)
2 saídas de simulação
1-5VAC e 5-1VAC
diferença de fase de 60° entre os sinais de entrada e saída
1 saída de oscilador
3kHz, 3VAC
Tempo de estabilização
30 ms
Tensão de funcionamento
4-32 VDC
Caixa de proteção
16 Amp max. Classificação de corrente
Policarbonato
75 x 98,5 x 22,5 mm (L x A x P)
2.95 x 3,87 x 0,88 polegadas
Ligação(ões)
Os terminais de parafuso aceitam fio 14-24 AWG
PCB com revestimento conformal
Temperatura de funcionamento
-40 a 85 ºC
-40 a 185 ºF
---
