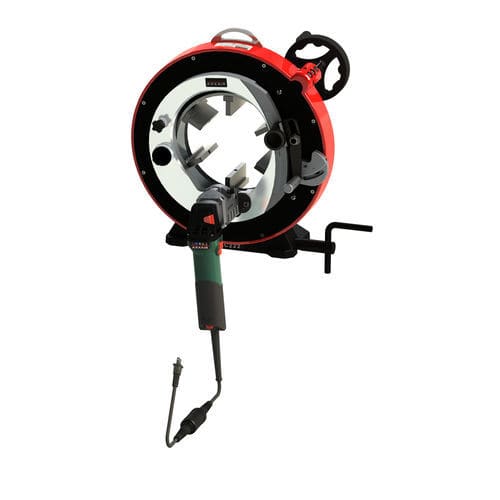

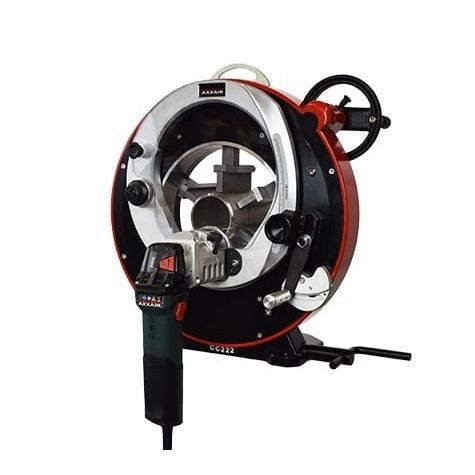

Chanfradeira elétrica GA222

portátilorbitalpara preparação de cordões de solda

Visão geral
A máquina biseladora orbital GA222 foi projetada para preparação de solda em tubos com precisão e alta velocidade. Faixa de diâmetro: 2,35 – 8,625" / 55 – 228 mm. Cabeçotes de fresagem de alta velocidade com pastilhas de carboneto removem material muito mais rápido que insertos HSS. O processo patenteado sem lubrificante elimina a necessidade de limpeza dos tubos antes da soldagem, reduzindo tempos de ciclo e aumentando a produtividade. A linha GA utiliza a mesma estrutura das máquinas de corte orbitais AXXAIR CC e pode ser convertida em máquinas de corte ou soldagem através de kits de conversão, fornecendo uma solução modular para preparação de tubos.

Vantagens do produto

• Sistema de aperto concêntrico em aço inox com múltiplos pontos de contato para ampliar a faixa de biselamento e evitar deformação do tubo; mandíbulas inox protegem contra contaminação.
• Roda de rotação específica garante rotação suave, prolongando a vida útil das pastilhas de carboneto e melhorando o acabamento do bisel.
• Opção de sistema automático de rotação e aperto para aumentar repetibilidade e produtividade.
• Pastilhas de carboneto oferecem maior velocidade de corte e durabilidade que HSS; perfis padrão: V (30° / 37,5° / 45°) e J (10°).
• Alavanca de penetração com mola e sistema de seguimento acionam a lâmina para profundidade de bisel consistente, melhorando segurança e facilidade de operação.
• Modelos GA compatíveis com bancos de apoio para tubos longos e kits de conversão para corte, biselamento e soldagem na mesma estrutura.

Especificações
Descrição: GA222
N.º de peça: GA222-M1 / GA222-M2
Faixa de diâmetro: 2,35 – 8,625" / 55 – 228 mm
Capacidade de biselamento (espessura de parede)*: Até 0,3" / 8 mm
Velocidade do cabeçote de fresagem: 2050 – 7300 rpm
Potência do motor elétrico: 1700 watts
Tensão: 110 ou 220 volts
Frequência: 50 / 60 Hz
Radiação acústica máx.: 99 dB
Nível de vibração: < 2.5 m/s2
Peso unitário: 57 kg / 126 lbs
Dimensões da máquina (L x P x A): 548 x 594 x 304 mm (21.57 x 23.38 x 11.96")
Dimensões da embalagem: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
Peso embalado: 64 kg / 141 lbs
*Dependendo do tipo de pastilhas e do material do tubo

Especificações técnicas

• Modelo: GA222
• Faixa Ø tubo: 2,35 – 8,625" (55 – 228 mm)
• Capacidade de biselamento: até 0,3" (8 mm)
• Velocidade do cabeçote: 2050 – 7300 rpm
• Potência do motor: 1700 W
• Tensão: 110 ou 220 V
• Frequência: 50 / 60 Hz
• Radiação acústica máx.: 99 dB
• Nível de vibração: < 2.5 m/s2
• Peso: 57 kg (126 lbs)
• Dimensões máquina: 548 x 594 x 304 mm
• Dimensões embalagem: 950 x 550 x 850 mm
• Peso embalagem: 64 kg (141 lbs)
• Pastilhas padrão: carboneto em V (30° / 37,5° / 45°) e J (10°)
• Processo patenteado sem lubrificante
• Compatível com kits de conversão para corte e soldagem; opção de rotação/fecho automático
