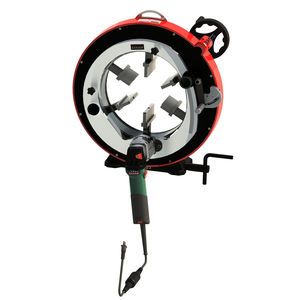

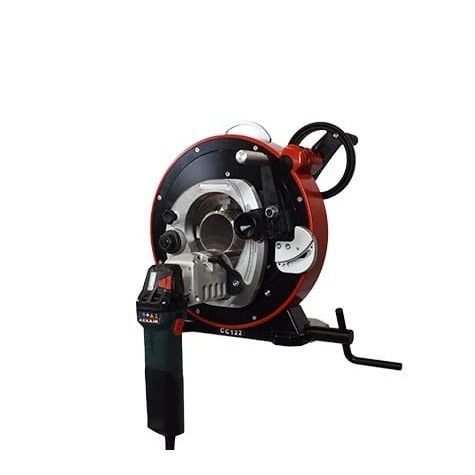

Chanfradeira elétrica GA122 series

portátilorbitalpara preparação de cordões de solda

Visão geral
A máquina de chanfro orbital GA122 foi projetada para a preparação de soldagem de tubos de forma precisa e eficiente. Intervalo de diâmetro externo: 0,625 - 4,5 in / 15 - 119 mm. Cabeças de fresagem de alta velocidade com pastilhas de metal duro removem material muito mais rápido do que pastilhas HSS. O processo patenteado sem lubrificante elimina a necessidade de limpar os tubos antes da soldagem. A gama GA usa a mesma estrutura das máquinas de corte orbital AXXAIR CC e pode ser convertida em máquinas de corte ou soldagem por meio de kits de conversão, oferecendo uma solução versátil para preparação de tubos.

Principais características

• Intervalo de diâmetros: 0,625 - 4,5 in / 15 - 119 mm.
• Cabeças de fresagem de alta velocidade com pastilhas de metal duro para remoção de material mais rápida e chanfros precisos.
• Processo patenteado sem lubrificante — sem necessidade de limpeza prévia dos tubos.
• Mesma estrutura das máquinas AXXAIR CC; conversível para corte ou soldagem via kits de conversão.
• Sistema de aperto concêntrico em aço inoxidável com múltiplos pontos de contato para aumentar a faixa de chanfro e evitar distorção do tubo.
• Sistema opcional de rotação e aperto automático para maior repetibilidade e produtividade.

Vantagens do produto

• Aperto concêntrico em aço inoxidável com muitos pontos de contato aumenta a qualidade do chanfro e evita deformação; mandíbulas inox protegem contra contaminação.
• Roda de rotação específica garante rotação suave, prolongando a vida das pastilhas de metal duro e melhorando a qualidade do chanfro.
• Rotação e aperto automáticos opcionais aumentam repetibilidade e produtividade em trabalhos em série.
• Pastilhas de metal duro oferecem desempenho superior aos HSS; tipos padrão: V (30° / 37,5° / 45°) e J (10°).
• Alavanca de penetração com mola e sistema de rastreamento garantem engate constante da lâmina, prolongando a vida útil das pastilhas e melhorando segurança e facilidade de operação.
• Modelos podem ser equipados com bancadas de suporte para tubos longos e kits de conversão para corte, chanfro e soldagem.

Especificações técnicas

• Modelo: GA122
• N.º da peça: GA122-M1 / GA122-M2
• Intervalo de diâmetros: 0,625 - 4,5 in / 15 - 119 mm
• Capacidade de chanfro (espessura): até 0,3 in / 8 mm
• Velocidade do cabeçote de fresagem: 2050 - 7300 rpm
• Potência do motor elétrico: 1700 W
• Tensão: 110 ou 220 V
• Frequência: 50 / 60 Hz
• Radiação acústica máx.: 99 dB
• Nível de vibração: < 2.5 m/s2
• Peso da unidade: 42 kg / 93 lb
• Dimensões máquina: 443 x 541 x 304 mm
• Dimensões embalagem: 630 x 450 x 720 mm
• Peso embalado: 48 kg / 106 lb
• * dependendo do tipo de pastilhas e do material do tubo
