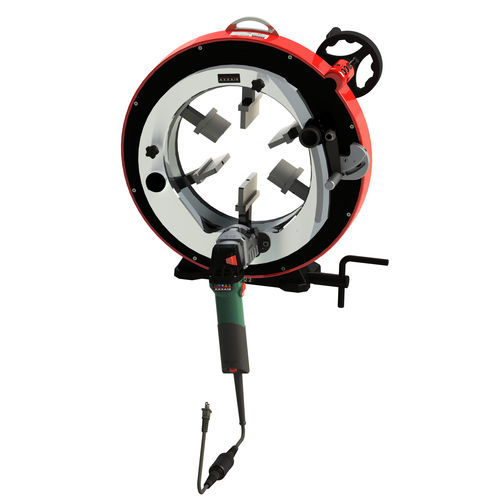

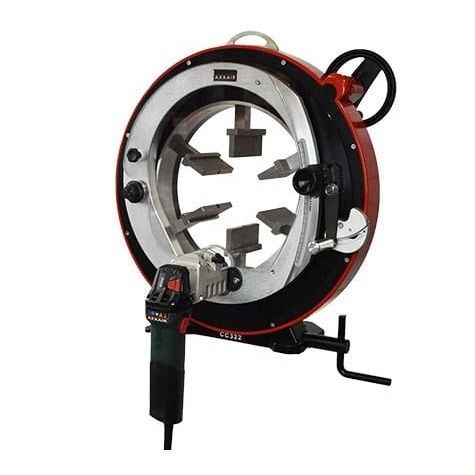

Chanfradeira elétrica GA322

portátilorbitalde precisão

Descrição
A máquina de bisel orbital GA322 foi projetada para preparação de solda em tubos com precisão e repetibilidade. Faixa de diâmetros: 5,5 – 12,750" (141 – 328 mm). Cabeçotes de fresagem de alta velocidade com pastilhas de metal duro removem material muito mais rapidamente que ferramentas HSS. O processo patenteado sem lubrificante reduz a limpeza pré-solda e aumenta a produtividade. O chassi é o mesmo das máquinas de corte orbital AXXAIR CC; kits de conversão permitem transformar a GA322 em máquina de corte ou de soldagem.

Versatilidade
Indicada para aplicações industriais que exigem qualidade e repetibilidade no bisel. Disponíveis opcionais: sistema automático de rotação e aperto, bancos de suporte para tubos longos e kits de conversão para realizar corte, biselamento e soldagem com a mesma máquina.

Vantagens do produto

• Sistema de fixação concêntrico em aço inox com múltiplos pontos de contato: amplia a faixa de biselamento e minimiza a deformação do tubo; mordentes inox protegem contra contaminação.
• Roda de rotação específica proporciona giro suave, melhorando vida útil das pastilhas e acabamento do bisel.
• Opcional de rotação e fixação automática para maior repetibilidade e ciclos mais rápidos.
• Pastilhas de metal duro removem material mais rapidamente que HSS; fornecidas em V (30° / 37,5° / 45°) e J (10°).
• Alavanca de penetração com mola e sistema de seguimento garantem acoplamento regular da lâmina, assegurando biselamento uniforme e seguro.
• Compatível com bancos de apoio para tubos longos e kits de conversão para corte, biselamento e soldagem.

Especificações (tabela)
Descrição: GA322
Ref.: GA322-M1 / GA322-M2
Faixa de diâmetros: 5,5 – 12,750" / 141 – 328 mm
Capacidade de biselamento (espessura de parede)*: Até 0,3" / 8 mm
Velocidade do cabeçote de fresagem: 2050 – 7300 rpm
Potência do motor elétrico: 1700 W
Tensão: 110 ou 220 V
Frequência: 50 / 60 Hz
Emissão acústica máxima: 99 dB
Nível de vibração: < 2.5 m/s2
Peso da unidade: 71 kg / 157 lbs
Dimensões da máquina: 25.55 x 25.35 x 11.96" / 649 x 644 x 304 mm
Dimensões da embalagem: 37.40 x 21.65 x 33.46" / 950 x 550 x 850 mm
Peso embalagem: 176 lbs / 80 kg
*dependendo do tipo de pastilhas e do material do tubo

Características / especificações técnicas

• Modelo: GA322
• Ref.: GA322-M1 / GA322-M2
• Faixa diâmetros (Ø ext.): 5,5 – 12,750" (141 – 328 mm)
• Capacidade de biselamento: até 0,3" (8 mm)
• Velocidade do cabeçote: 2050 – 7300 rpm
• Potência motor: 1700 W
• Tensão: 110 V ou 220 V
• Frequência: 50 / 60 Hz
• Emissão acústica: 99 dB (máx.)
• Nível de vibração: < 2.5 m/s2
• Peso: 71 kg (157 lbs)
• Dimensões máquina: 649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
• Dimensões embalagem: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
• Peso embalagem: 80 kg (176 lbs)
• Pastilhas: pastilhas de metal duro padrão (V 30° / 37,5° / 45°, J 10°)
