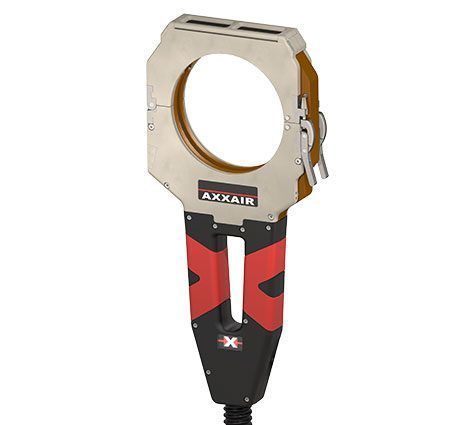

Cabeçote de soldagem refrigerado a água AMX-115

orbitalTIGde alta precisão

Visão geral
A cabeça de soldagem fechada AMX-115 permite soldas orbitais TIG repetíveis em espaços confinados, oferecendo a precisão e o desempenho da gama SATFX. Compatível com várias fontes de alimentação de soldagem orbital padrão do setor, facilita a integração em sistemas e linhas de produção existentes.

Aplicações e materiais
Projetada para soldagem orbital por fusão sem metal de enchimento. Ideal para tubos em aço inoxidável de parede fina com Ø 0,5–4,5" / 12–115 mm e espessura de parede tipicamente inferior a 3 mm. Também adequada para ligas de níquel e titânio sensíveis à oxidação. Setores típicos: aeroespacial, semicondutores, farmacêutico, processamento químico, alimentos e bebidas e outras aplicações de alta pureza.

Destaques técnicos
INTERVALO DE DIÂMETRO DO TUBO: 0,5 – 4,5" / 12 – 115 mm
SISTEMA DE ARREFECIMENTO: Arrefecimento por água
Janela pivotante ampla com lente de soldagem tonalidade 10

Vantagens do produto

• Compatível com fontes selecionadas Magnatech, AMI e AXXAIR
• Design de perfil estreito para acesso em espaços confinados
• Difusão de gás otimizada para estabilidade de arco e qualidade de solda consistente
• Operação sem graxa, adequada para salas limpas e padrões de alta pureza
• Projeto arrefecido por água para operação contínua fiável
• Mandíbulas em aço inoxidável para montagem rápida sem ferramentas (opções padrão e larga)
• Fácil limpeza e manutenção para reduzir paragens
• Cabo de 8 m (27 ft) para maior mobilidade do operador
• Cartuchos (acessório) concebidos para soldar em áreas confinadas; permitem o posicionamento antes da fixação do corpo da cabeça
• Sistema de força de aperto ajustável para garantir fixação consistente na máquina

Especificações (tabela)
Ref.: AMX-115
Descrição: Cabeça de soldagem fechada com cabo de 8 m / 26 ft. Arrefecimento por água. Ver compatibilidade das fontes abaixo.
Diâmetro do tubo: 0,5 – 4,5" / 12 – 115 mm
Diâmetro do eletrodo: 1/16" ou 3/32" / 1,6 ou 2,4 mm
Peso com cabo: 20,72 lbs / 9,4 kg
Ciclo de trabalho a 100%: 100 A
Corrente máxima de soldagem: 150 A
Temperatura de funcionamento: 0°C a +40°C (32°F a 104°F)

Compatibilidade da fonte de alimentação (tabela)
MARCA - FONTE - diretamente compatível - com adaptador
AMI - AMI-205 com auto‑calibração - SIM - NÃO
AMI - AMI-207 com auto‑calibração - SIM - NÃO
AMI - AMI-217 com auto‑calibração - SIM - NÃO
AMI - AMI-307 - NÃO - SIM: SAFS-ADAMI4
Magnatech - TUBEMASTER 514 - NÃO - SIM: 1006365
AXXAIR - SAXX-201 - NÃO - SIM: SAFS-ADAMI1
AXXAIR - SAXX-200 - NÃO - SIM: SAFS-ADAMI1
AXXAIR - SAXX-210 - NÃO - SIM: SAFS-ADAMI1
AXXAIR - SAXX-300 - NÃO - SIM: SAFS-ADAMI1

Downloads & Vídeo
Vídeo do produto disponível demonstrando as cabeças de soldagem orbital fechadas AMX (link na página do produto).

Características / especificações técnicas

• Modelo: AMX-115
• Intervalo diâmetro tubo: 12–115 mm (0,5–4,5")
• Espessura de parede recomendada: tip. < 3 mm
• Arrefecimento: Água
• Eletrodos suportados: 1/16" (1,6 mm) ou 3/32" (2,4 mm)
• Peso (com cabo): 20,72 lbs / 9,4 kg
• Cabo: 8 m (26–27 ft)
• Ciclo de trabalho a 100%: 100 A
• Corrente máxima: 150 A
• Temperatura de operação: 0°C a +40°C
• Materiais compatíveis: aço inoxidável, ligas de níquel, titânio
• Características: perfil estreito, operação sem graxa, mandíbulas inox de montagem rápida, força de aperto ajustável
