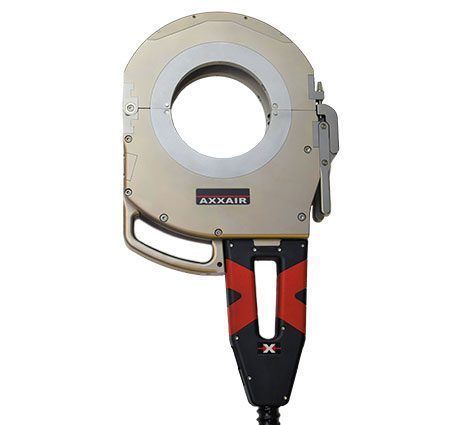

Cabeçote de soldagem refrigerado a água AMX-170

orbitalpara tubosfechado

Visão geral
O cabeçote de soldagem orbital fechado AMX-170 foi projetado para soldagens orbitais automatizadas e repetíveis em tubos de grande diâmetro. Suporta soldagem por fusão sem metal de adição e é compatível com várias fontes de alimentação orbital padrão, facilitando a integração em linhas de produção existentes.

Uso e materiais
Indicada para soldagem orbital por fusão de tubos de aço inoxidável de parede fina (Ø 38–170 mm). Adequada a ligas sensíveis à oxidação, como níquel e titânio. Aplicações típicas: farmacêutica, processamento químico, alimentos e bebidas, semicondutores, aeroespacial e outros setores industriais que exigem integridade das tubulações e qualidade de solda.

Especificações
N.º peça: AMX-170
Descrição: Cabeçote fechado com cabo de 8 m / 26 ft, resfriado a água. Informações de compatibilidade de fontes de alimentação incluídas.
Diâmetro do tubo: 1,5–6,625" / 38–170 mm ext.
Diâmetro do eletrodo: 1/16" ou 3/32" (1,6 ou 2,4 mm)
Peso com cabo: 31,97 lbs / 14,5 kg
Ciclo de trabalho a 100%: 120 A
Corrente máxima de soldagem: 150 A
Temperatura de operação: 0°C a +40°C (32°F a 104°F)
Fontes de alimentação: AXXAIR SAXX (algumas unidades AMI compatíveis)

Compatibilidade de fontes de alimentação
MARC A | FONTE | diretamente compatível | com adaptador
AMI | AMI-205 com auto-calibração | SIM | NÃO
AMI | AMI-207 com auto-calibração | SIM | NÃO
AMI | AMI-217 com auto-calibração | SIM | NÃO
AMI | AMI-307 | NÃO | SIM: SAFS-ADAMI4
AXXAIR | AXXAIR SAXX-201 | NÃO | SIM: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-200 | NÃO | SIM: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-210 | NÃO | SIM: SAFS-ADAMI1
AXXAIR | AXXAIR SAXX-300 | NÃO | SIM: SAFS-ADAMI1

Vantagens do produto

• Compatibilidade com certas fontes AMI e AXXAIR
• Projetado para tubos de grande diâmetro até 170 mm Ø
• Operação sem graxa, adequado para salas limpas e ambientes de alta pureza
• Fornecimento de gás direto com difusão otimizada (máx. 60 L/min) para estabilidade do arco e penetração
• Mandíbulas de aperto em alumínio aparafusadas como padrão para resistência e repetibilidade
• Projeto resfriado a água para desempenho confiável em ciclos prolongados
• Manutenção e limpeza fáceis para reduzir tempo de inatividade
• Cabo de 8 m para maior alcance operacional

Características adicionais

• Ajuste integrado de offset do eletrodo para alinhamento preciso do arco
• Duas alças ergonômicas para manuseio e posicionamento
• Sistema de pressão de fixação ajustável para força de aperto consistente
• Duas janelas pivotantes com vidro de soldagem grau 10

Especificações técnicas

• Modelo: AMX-170
• Faixa Ø tubo: 38–170 mm (1,5–6,625")
• Refrigeração: resfriado a água
• Tamanhos de eletrodo: 1/16" (1,6 mm) e 3/32" (2,4 mm)
• Peso (com cabo): 14,5 kg (31,97 lbs)
• Capacidade contínua: 120 A a 100%
• Corrente máxima: 150 A
• Temperatura de operação: 0°C a +40°C
• Comprimento do cabo: 8 m
• Fluxo máximo de gás: 60 L/min
