Gerador de frequência

de tensãorefrigerado a arde baixo ruído

Visão geral

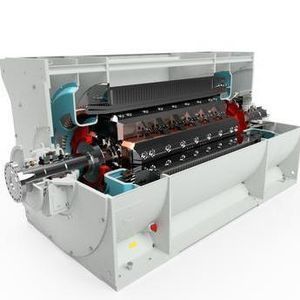

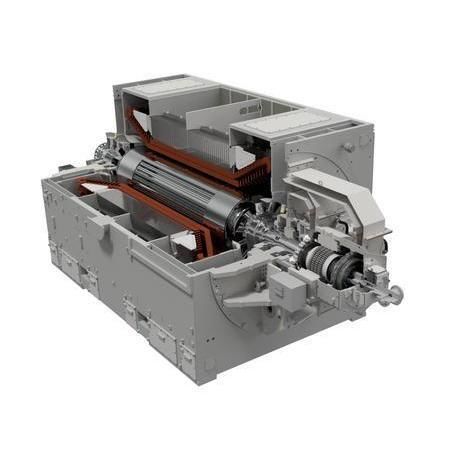

Os geradores 2 polos refrigerados a ar BRUSH DAX são projetados para acionamento por turbinas a vapor e a gás, fornecendo potências contínuas de 20 a 310 MVA. Disponíveis em BDAX (excitação sem escovas) e YDAX (excitação com escovas/estática), contam com mais de 3.500 instalações ativas e são especificados por operadores industriais, EPCs e proprietários de usinas para geração acionada por turbina e aplicações como compensador síncrono.

Estator
A estrutura do estator é dimensionada para suportar esforços mecânicos em condições de falha. Os enrolamentos utilizam fita de mica-vidro rica em resina que proporciona desempenho de isolamento em Classe F para altas temperaturas.

Rotor
O rotor é forjado em peça única a partir de liga de níquel-cromo-molibdênio desgasada, oferecendo excelentes propriedades mecânicas. O condutor do rotor é uma tira de liga cobre/prata de alta condutividade com isolação Classe F. As extremidades dos enrolamentos são mantidas por anéis de retenção em aço austenítico não magnético 18-18 manganês-cromo.

Excitação
A excitação sem escovas utiliza um gerador excitador de armadura rotativa trifásica com retificador girante montado no eixo e protegido por fusível. A excitação estática conduz a potência do gerador através de transformadores e um retificador controlado para o campo principal via anéis deslizantes.

Especificações
Tensão: Até 20 kV
Excitação: Sem escovas ou estática
Isolamento: Classe F
Frequência: 50 ou 60 Hz
Potência: 20 a 310 MVA
Acionamento: extremidade única ou dupla
Drivers:

• Turbina a gás aeroderivada
• Turbina a gás heavy-frame
• Turbina a vapor (incluindo geotérmica)
• Turboexpansor

Normas de projeto: Conforme IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV e Lloyds.

Opções

• Operação em baixa temperatura
• Baixo ruído
• Construção leve
• Operação em área perigosa
• Múltiplas opções de trocadores de calor
• Acionamento de dupla extremidade
• Variantes de alta inércia
• Variantes de baixa inércia
• Configurações para ambientes severos
• Capaz de operação como compensador síncrono

Características / Especificações técnicas

• Série do modelo: DAX
• Faixa de potência: 20 a 310 MVA
• Tensão máxima: Até 20 kV
• Frequências disponíveis: 50 Hz ou 60 Hz
• Classe de isolamento: F
• Tipos de excitação: Sem escovas (retificador girante) ou estática (retificador controlado com anéis deslizantes)
• Material do rotor: Forjado em peça única de liga desgasada níquel-cromo-molibdênio
• Condutor do rotor: Tira de liga cobre/prata de alta condutividade
• Retentores de extremidades: Aço austenítico não magnético 18-18 manganês-cromo
• Opções de acionamento: extremidade única ou dupla; adequados para turbinas aeroderivadas, turbinas heavy-frame, turbinas a vapor (incluindo geotérmicas) e turboexpansores
• Conformidade: IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV, Lloyds
