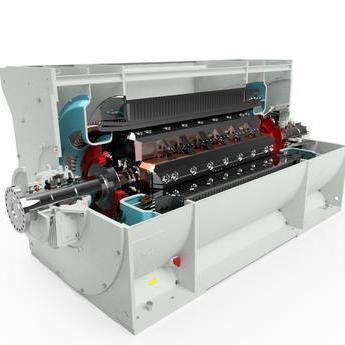

Gerador de frequência

síncronode tensãorefrigerado a ar

Visão geral
Os geradores síncronos BRUSH™ Power Generation 4 polos, refrigerados a ar, são projetados para acionamento por turbinas (gás ou vapor) com potências típicas de 10–55 MVA (@40°C) e faixa total de 3–55 MVA. Mais de 750 instalações ativas; frequentemente especificados para geotermia, concessionárias, cogeração (CHP), aplicações industriais e offshore.

Estator
O quadro do estator é uma estrutura rígida em aço macio, projetada para suportar esforços mecânicos em operação e em condições de curto-circuito acidental. O núcleo é composto por lâminas segmentadas de aço elétrico de alto teor de silício e baixa perda, com dutos de ventilação radiais. O enrolamento do estator em duas camadas, configuração diamond, utiliza bobinas idênticas com seis terminações (3 para bornes de linha, 3 para neutro). O sistema de isolamento é Classe F (tecido de vidro e fita de mica), com impregnação a vácuo (VPI) e cura em forno.

Rotor
O rotor é fabricado a partir de uma forja monobloco em aço de liga, desgasificado, vertido a vácuo e aliviado de tensões para garantir propriedades uniformes. O enrolamento do rotor compreende quatro bobinas em tiras de cobre, brasadas e isoladas com papel aramida e resina epóxi, consolidadas sob alta pressão e temperatura. As bobinas são conectadas em série à saída CC do excitador sem escovas através de ligações flexíveis e retidas por sapatas de pólo forjadas. Todos os rotores passam por ensaios abrangentes em fábrica, incluindo testes de sobrerrotação.

Benefícios

• Alta eficiência elétrica (até 98,6%)
• Otimizado para aplicações acionadas por turbina (típico 10–55 MVA @40°C)
• Unidades modulares testadas em fábrica para reduzir o tempo de comissionamento no local

Características

• Rotor forjado em peça única para longa vida útil (vida de projeto ≈25 anos)
• Construção modular adaptável a diferentes interfaces de turbina
• Testes completos de fábrica para minimizar trabalhos em campo

Aplicações

• Geotermia
• Cogeração / CHP
• Concessionárias
• Geração industrial de energia
• Instalações offshore

Especificações
Tensão: Até 15 kV
Excitação: Sem escovas ou estática
Isolamento: Classe F
Frequência: 50 ou 60 Hz
Potência: 3 a 55 MVA (@40°C)
Acionamento: Simples ou de dupla extremidade
Tipos de acionador: Turbina aeroderivada; Turbina frame; Turbina a vapor
Normas de projeto: Compatível com IEC & IEEE

Opções

• Operação em baixa temperatura
• Baixo ruído
• Projetos leves
• Operação em áreas perigosas
• Múltiplas opções de trocadores de calor
• Acionamento de dupla extremidade
• Variantes de alta inércia
• Projetos em conformidade com API 546
• Configurações para ambientes severos
• Capaz de operar como compensador síncrono

Especificações técnicas

• Tensão: Até 15 kV
• Faixa de potência: 3 a 55 MVA (@40°C) (típico 10–55 MVA para unidades acionadas por turbina)
• Frequência: 50 Hz ou 60 Hz
• Classe de isolamento: F (tecido de vidro, fita de mica, VPI e cura em forno)
• Excitação: Sem escovas ou estática
• Construção do rotor: Forja monobloco em aço de liga (desgasificado, vertido a vácuo, alivianado)
• Enrolamento do estator: Enrolamento diamond em duas camadas com seis terminações (3 linha, 3 neutro)
• Resfriamento: Configuração refrigerada a ar (4 polos)
• Acionamento: Simples ou dupla extremidade; compatível com turbinas aeroderivadas/frame e turbinas a vapor
• Normas: IEC & IEEE compatíveis
• Testes de fábrica: Ensaios abrangentes incluindo teste de sobrerrotação
