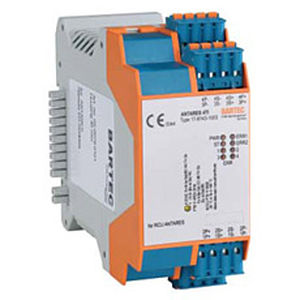

Módulo E/S digital ANTARES 4TI

de segurançaremotode temperatura

O Módulo de E/S remoto ANTARES 4TI é operado e fornecido com energia por meio da Unidade de Controlo Ferroviário (RCU) ANTARES. Este módulo permite a ligação intrinsecamente segura de 4 Pt100, Pt1000, resistências ou potenciómetros. A capacidade de hotswap permite que a unidade electrónica seja substituída sem se desligar da tensão mesmo numa atmosfera explosiva. A ligação interna e galvanicamente isolada do bus é estabelecida através da simples ligação dos módulos à RCU. Um carril de autocarro não é necessário. A monitorização de circuito aberto/curto circuito pode ser programada para cada canal. As mensagens de estado do bus e as mensagens individuais por canal são exibidas pelos LEDs. Isto também permite o diagnóstico no módulo. O Software ANTARES Designer permite a definição de parâmetros para o tipo de sensor. Ver a descrição do sistema para instruções de instalação. Características 4 canais de temperatura em Pt100, Pt1000 ou restistor até 10 kOhm 2-, 3-, 4-tecnologia de condutores Carril de autocarro integrado Instalação na zona ATEX 1/2 ou Zona 21/22 Hot-Swap Isolamento galvânico entre as entradas e o sistema Monitorização de ruptura de linha/circuito curto Grampos de mola plug-in e codificáveis Marcação Ex II 2(1) G Ex ib [ia Ga] IIC T4 Gb Ex II 2(1) GD Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb Ex II (1) D [Ex ia Da] IIIC Ex II (1) GD [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Ex ib [ia Ga] IIC T4 Gb Ex ib [ia IIC Ga] [ia Ga] [ia IIIC Da] IIB T4 Gb [Ex ia Da] IIIC [Ex ia Da] [Ex ia IIC Ga] [Ex ia IIB Ga] IIIC Temperatura ambiente -20 °C até +60 °C
