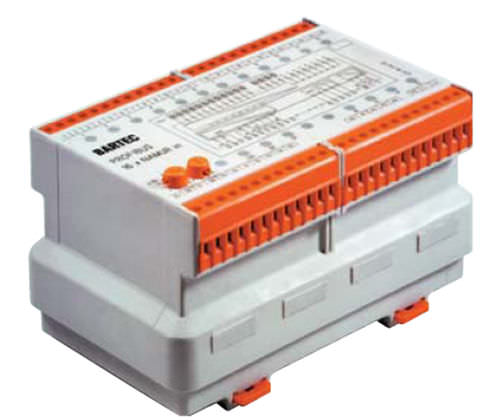

Interface de conexão 07-7331-2301/0000

PROFIBUS

Na versão Ex e, o módulo MODEX digital out pode controlar vários actuadores usando 16 saídas digitais. Durante o funcionamento, um canal pode ser curto-circuitado nas saídas à prova de curto-circuito (à prova de curto-circuito numa extensão limitada). Por exemplo, válvulas solenóides, contactos e também transmissores de sinal com 24 V/ máximo. 500 mA podem ser controlados como actuadores. Os actuadores controlados podem ser desligados por uma paragem de emergência através de uma segunda ligação de alimentação no módulo nos terminais U- e U+. O módulo é ligado ao sistema de controlo de processo através do PROFIBUS-DP. Os interruptores rotativos de codificação estão disponíveis para endereçar o módulo. Para além dos dados do utilizador, também podem ser transmitidos dados de diagnóstico indicando o estado das saídas em relação a curto-circuito ou falha de tensão. Isto também é exibido no próprio módulo, utilizando LEDs. Características 16 canais saídas de 24 V/500 mA Controlo directo de válvulas solenóides Isolamento galvânico Visor LED CEM de acordo com DIN EN 61000-6-2: 2005, DIN EN 61000-6-3: 2007 + A1: 2011 Endereço programável no painel frontal Marcação Ex II 2G Ex db e IIC Gb Ex I M2 Ex db e I Mb Ex db e IIC Gb Ex db e I Mb Classe I, Zona 1, IIC A/Ex d e IIC Gb Directrizes/Normas Directiva 2004/108/CE Directiva 94/9/CE RoHS 2011/65/UE Temperatura ambiente -40 °C a +60 °C a T4
