Sistema de economia de energia para sistema de refrigeração

Visão geral

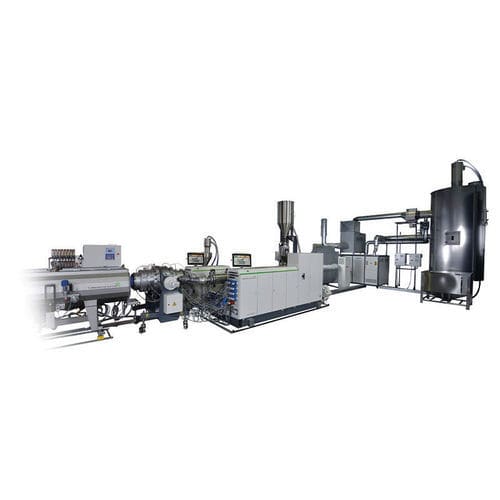

battenfeld-cincinnati apresenta o Conceito Green Pipe: uma abordagem downstream de arrefecimento e secagem projetada para reduzir o consumo de energia, água e material em linhas de extrusão. O conceito combina arrefecimento interno por ar, um secador energeticamente eficiente e monitorização de energia da linha para otimizar cada componente downstream na produção de tubos.

Conceito Green Pipe — seção a jusante

• O consumo de energia na secção de arrefecimento pode ser reduzido até ~50 %
• O consumo horário de água de arrefecimento pode ser reduzido até ~90 %
• O potencial de Free Cooling pode aumentar até 50 %

Componentes Green Pipe
matriz de tubo helix II VSI-T com Efficient Air Cooling (EAC)

• Arrefecimento interno em contrafluxo com ar ambiente: o ar ambiente circula através do tubo em sentido contrário à extrusão para arrefecer uniformemente desde o interior
• Dependendo da aplicação, o comprimento da secção de arrefecimento pode ser reduzido entre 30 % e 50 %
• Integração possível em linhas de extrusão existentes após consulta
• A maioria das cabeças de tubo battenfeld-cincinnati existentes pode ser retrofitada

Sistema de secagem EAC (Labotek)

• Desenvolvido em conjunto com battenfeld-cincinnati para uso com matrizes helix II VSI-T
• Projeto de secador combinado e energeticamente eficiente
• Duas zonas de secagem independentes para otimizar produção e consumo de energia

Monitorização de energia e abordagem modular

• A monitorização energética da linha identifica potencial de otimização em cada componente
• A abordagem modular Green Pipe permite retrofits direcionados para reduzir consumo de material, energia e água

Downloads
App_Pipe_EN.pdf (disponível para download na página do produto)

Especificações técnicas

• Nome do conceito: Green Pipe concept
• Tecnologia principal de arrefecimento: EAC (Efficient Air Cooling) — arrefecimento interno em contrafluxo com ar ambiente
• Redução esperada de energia na secção de arrefecimento: até ~50 %
• Economia de água de arrefecimento: até ~90 % por hora
• Aumento do Free Cooling: até 50 %
• Potencial de redução do comprimento da secção de arrefecimento: 30 %–50 % consoante a aplicação
• Secagem: sistema de secagem EAC (Labotek) com duas zonas de secagem independentes
• Retrofit: integração em linhas de extrusão existentes possível após consulta; muitas cabeças battenfeld-cincinnati podem ser retrofitadas
