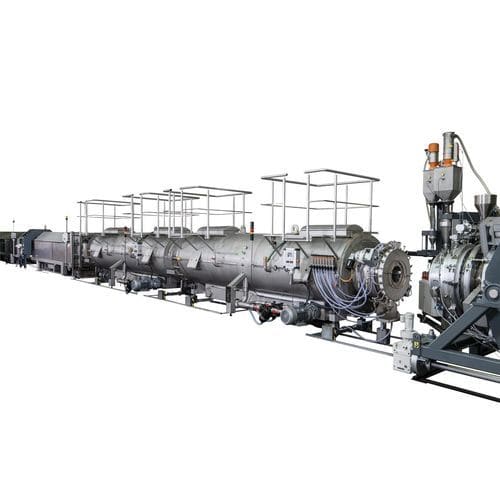

Linha de extrusão monocamada FDC

multicamadasde alto rendimentopara tubulações

Visão geral
Funcionamento potente e flexível
Linhas completas para troca rápida de dimensão em linha a partir de uma única fonte
Os fabricantes de tubos que pretendem ser competitivos necessitam atualmente de linhas de extrusão potentes, flexíveis e de rápida regulagem, além de eficientes em termos de custos operacionais. Para atender a esses requisitos, o sistema foi desenvolvido para a troca automática de dimensão do tubo durante a produção. O sistema pode ser fornecido como solução completa ou por componentes individuais para retrofit de uma linha existente.

Suas vantagens

• Linha de extrusão eficiente com alta produtividade
• Economia de material graças à redução dos tempos de troca
• Alta flexibilidade quanto à geometria do tubo e ao planeamento da produção

Nossa oferta

• Extrusoras de alto desempenho juntamente com um sistema de arrefecimento interno asseguram elevada produtividade com baixo consumo de energia
• Componentes ajustáveis numa gama de diâmetros particularmente ampla
• Conceito modular, desde a substituição de um componente ajustável até uma linha de extrusão totalmente ajustável e automática, p.ex. diâmetros 200 - 630 mm
• Manuseio simples graças a um conceito de controlo alargado para troca automática de dimensão
• Excelente qualidade do tubo com superfície homogénea e distribuição uniforme da espessura da parede
• O sistema FDC é adequado para a produção de tubos PE‑HD monolayer e multicamadas co-extrudados

Componentes da linha FDC

• 1: Extrusora
• 2: Cabeçote com folga de fusão ajustável (cabeçote helix II com folga ajustável)
• 3: Manga de calibração ajustável FDC
• 4: Tanque de vácuo vacStream com suporte de tubo ajustável
• 5: Vedação de vácuo ajustável FDC
• 6a: Tanque de arrefecimento coolStream
• 6b: Tração pullStream
• 6c: Unidade de corte cutStream
• 6d: Mesa inclinável

Características / Especificações técnicas

• Modelo / Série: FDC
• Faixa de diâmetros (exemplo): 200 - 630 mm (conceito modular permite faixa de diâmetros particularmente ampla)
• Adequado para: tubos PE‑HD monolayer e multicamadas co-extrudados
• Principais características: troca automática de dimensão em linha, folga de fusão ajustável (cabeçote helix II), manga de calibração ajustável, vedação de vácuo ajustável
• Modularidade: configurável desde um único componente ajustável até uma linha de extrusão totalmente automática e ajustável
• Desempenho: projetado para alto rendimento com operação energeticamente eficiente
• Componentes a jusante: arrefecimento interno do tubo, tanque de vácuo com suporte ajustável, tração, unidade de corte, mesa inclinável
