Sensor de pressão relativa SE103

absolutade silícioMEMS

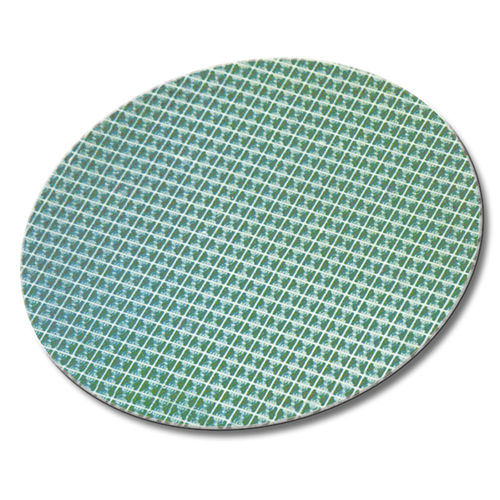

O modelo SE103 foi concebido como uma matriz de sensor de pressão piezoresistiva para medições de pressão manométrica (relativa) ou absoluta para fins gerais. As matrizes do sensor são fabricadas através do processo de silício sobre silício de bolacha de 6 ″ pela tecnologia MEMS. O modelo SE103 está disponível com uma pegada de 1,7 mm x 1,7 mm. Comparado com o SE101, o SE103 tem sua estrutura de cavidade junto com sua membrana de silício em vez de sua restrição de silício. Isto faz com que o SE103 atinja um erro de não-linearidade mais baixo e possa ser usado para medições de calibre ou diferenciais sem a sua restrição. Concebido como um sensor não compensado, o SE103 está disponível num circuito de ponte fechada de 4 pontos de soldadura. Antes da embalagem, cada matriz de sensor SE103 é testada e inspeccionada. Três tipos de embalagem estão disponíveis como opções para atender a diferentes demandas de marketing.
