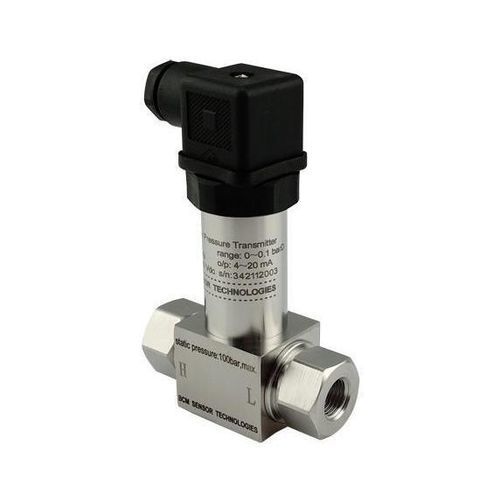

Transmissor de pressão diferencial 219D

4–20 mA0–5 Vcom saída raciométrica

Descrição do produto
O modelo 219D é um transmissor de pressão diferencial compacto derivado da família de transdutores 218D. Apresenta construção em aço inoxidável 316L com soldagem a laser na parte molhada e interface de processo rosqueada para instalação simples. As roscas podem ser fêmea ou macho. O 219D destina-se à medição da pressão diferencial de gases e líquidos diluídos. As faixas de medição variam aproximadamente de 0,1 bar até 35 bar. As opções de saída incluem interfaces analógicas e digitais adequadas à integração em válvulas inteligentes. Precisão até ±0,5% fs; saída não nula em ZERO facilita o diagnóstico.

Principais características

• Parte molhada em aço inoxidável 316L com soldagem a laser
• Transmissor compacto de baixo perfil com interface de processo rosqueada (fêmea ou macho)
• Projetado para medição de pressão diferencial de gases e líquidos diluídos
• Faixas de medição de ~0,1 bar até ~35 bar (várias faixas discretas disponíveis)
• Opções de saída: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrico, I2C, SPI
• Precisão até ±0,5% escala completa (fs)
• Saída não nula em ZERO para diagnóstico simplificado
• Alta capacidade estática/sobrecarga (ver especificações)

Detalhes do produto (tabela)
Faixa de pressão: 0~0,1 bar, …, ~20–35 bar
Tipo de pressão: diferencial
Pressão estática / sobrecarga: até 1000% fs (máx. 100 bar dependendo da faixa)
Sinal de saída: 4–20 mA, 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrico, I2C, SPI
Precisão: até ±0,5% fs

Especificações técnicas

• Modelo: 219D
• Aplicação: medição de pressão diferencial para gases e líquidos diluídos; adequado para aplicações em válvulas inteligentes
• Material em contacto: aço inoxidável 316L
• Construção: soldagem a laser
• Interface de processo: rosqueada (fêmea ou macho), exemplos mecânicos padrão incluem G1/4
• Faixas de medição: de 0~0,1 bar até 0~35 bar (exemplos: 0/0,1; 0/0,2; 0/0,35; 0/0,7; 0/1; 0/2; 0/3,5; 0/7; 0/10; 0/20 bar)
• Referência de pressão: diferencial
• Pressão estática / sobrecarga: 1000% fs para faixas ≤ 10 bar; até 100 bar para faixas superiores
• Sinais de saída: 4–20 mA (padrão), 0–5 Vdc, 1–5 Vdc, 10%–90% Vs ratiométrico, digital I2C, SPI
• Precisão: até ±0,5% escala completa
• Opções de interface elétrica: conector DIN43650 (padrão), cabo blindado em PVC (1,5 m), outros conectores plug-in mediante pedido
• Características especiais: saída não nula em zero para facilitar o diagnóstico
