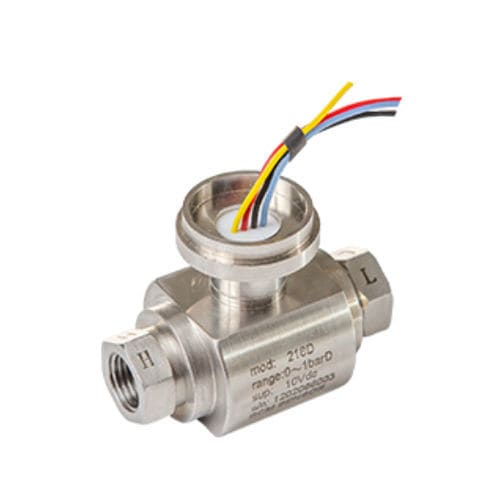

Transdutor de pressão diferencial 218D

piezorresistivoanalógicocom saída de tensão

Visão geral do produto
O 218D é um transdutor de pressão diferencial de baixo perfil baseado no sensor piezorresistivo BCM 101B (a19D). O sensor é montado em uma carcaça de aço inoxidável 316 e fixado por soldagem a laser. Destina‑se à medição de pressão diferencial de gases e líquidos diluídos, sendo adequado para aplicações em válvulas inteligentes.

Principais características e compatibilidade

• Projeto compacto de baixo perfil para integração em conjuntos de válvulas
• Partes molhadas: aço inoxidável 316 padrão; Hastelloy‑C opcional para meios agressivos
• Diafragma: 316L inox padrão; opção Tântalo para meios mais corrosivos
• Precisão: tip. 0,5 % fs (escala completa)
• Pressão estática/sobrecarga: até 1000 % fs (máx. 100 bar)

Faixas de pressão disponíveis (seleção mostrada na página do produto)

• 0,1 bar
• 0,2 bar
• 0,35 bar
• 0,7 bar
• 1 bar
• 2 bar
• 3,5 bar
• 7 bar
• 10 bar
• 20 bar
• 35 bar

Opções de interface mecânica

• G1/4 (fêmea) (padrão)
• G1/4 (macho)
• Interface mecânica personalizada (especificar interface requerida)

Opções de interface elétrica

• Fios voadores PVC 4 cores, 120 mm (padrão)
• DIN43650
• Cabo blindado PVC Ø5 mm, 4 polos, comprimento 1 m
• Interface elétrica personalizada

Sinal de saída

• Especificação: ≥ 4 mV/V
• Exemplo por consulta: 20 mV @ 5 V excitação

Outros detalhes / especificações técnicas

• Modelo: 218D
• Base do sensor: BCM 101B (a19D) sensor piezorresistivo de pressão diferencial
• Carcaça: 316 SS, soldada a laser
• Diafragma: 316L SS (Tântalo opcional)
• Partes molhadas: 316 SS (Hastelloy‑C opcional)
• Faixas de pressão: 0 ~ 0,1 bar até 0 ~ 35 bar
• Tipo de pressão: Diferencial
• Pressão estática / Sobrecarga: 1000 % fs (máx. 100 bar)
• Precisão: 0,5 % fs (padrão)
• Sinal de saída: ≥4 mV/V (opção típica 20 mV @5 V excitação)
• Exemplos de interfaces mecânicas: G1/4 fêmea (padrão), G1/4 macho, personalizada
• Exemplos de interfaces elétricas: fios voadores 4F, DIN43650, cabo blindado (Ø5 mm, 4 polos, 1 m), personalizada
• Meios destinados: gases e líquidos diluídos
