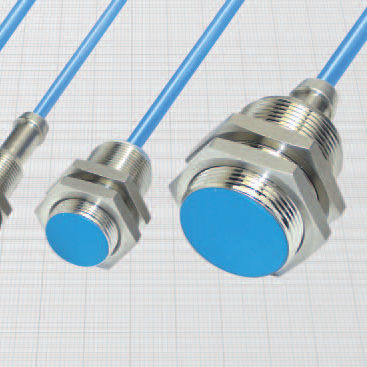

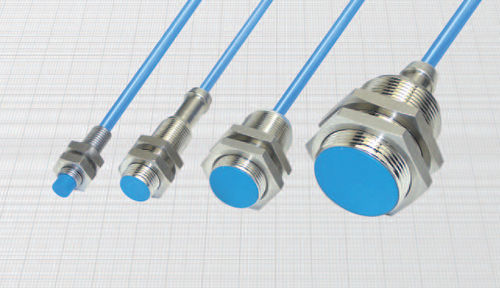

Sensor de proximidade indutivo DC8/4600S

eletromagnéticocilíndricoM30

- SÉRIE NAMUR com LED - Não amplificado em d.c. 2 fios - Saída de cabo Caraterísticas gerais: Com esta nova série de sensores é possível acionar entradas específicas para sensores NAMUR ou entradas para interruptores amplificados de 2 fios com baixa corrente (até 10 mA). A saída é acionada internamente e monitorizada por LED. A carga pode ser aplicada em ambos os terminais (função PNP ou NPN). Dados técnicos: - Tensão de trabalho: 7,7 ÷ 30 Vdc - Ondulação máxima: 10% - Corrente fora de estado (Ir ): <1 mA - Corrente operacional mínima (Im): 2 mA - Corrente operacional nominal (Ie): 10 mA - Queda de tensão (Ud) com carga 10 mA: < 6,5 V - Queda de tensão (Ud) com carga 8 mA: < 5 V - Gama de temperatura: - 25° ÷ +70°C - Desvio térmico máximo da distância de deteção Sr : ± 10% - Precisão de repetição (R): 2% - Histerese de comutação (H): 10% - Grau de proteção: IP67 - Indicador de estado do interrutor: LED amarelo - Secção transversal do condutor do cabo: 0,35 mm2 em 8 e 12 mm 0,75 mm2 em 18 e 30 mm - Proteção contra curto-circuito e sobrecarga (8 mm não incluído) - Protegido contra qualquer ligação incorrecta - De acordo com a norma EN60947-5-6 - Compatibilidade electromagnética (EMC) de acordo com a norma EN60947-5-2 - Resistência a choques e vibrações de acordo com a norma EN60068-2-27 EN60068-2-6 - Para a versão certificada ATEX, consultar o Catálogo ATEX Utilização de acordo com NAMUR: - Tensão de alimentação: 7,7 ÷ 9 Vdc - Consumo a 8,2 V com Rx = 1000 Ω com metal: ≤ 1 mA sem metal: ≥ 3 mA Materiais: - Cabo: 2 m PVC CEI 20 - 22 II; 90°C; 300 V; O.R. - Caixa 8 mm: aço inoxidável - Caixa 12 - 18 - 30 mm: latão niquelado - Face de deteção: plástico
